AG - Ponorná čerpadla s chlazeným pláštěm a vířičem pro vodu s abrazivními částicemi

Popis a Konstrukce

Kompaktní ponorná čerpadla s chlazeným pláštěm a vířičem pro čerpání kapalin, obsahujících abrazivní částice (písek apod.) Čerpadlo má ve spodní části na prodlouženém rotoru připevněnu vířící vrtuli, která vytvoří proud kapaliny proti dnu čerpané jímky a uvede usazeniny do vznosu.

Oběžná kola čerpadel jsou vyrobena ze slitiny s vysokým obsahem chromu (HCR), tepelně zpracována a zpevněna. Vynikají vysokou odolností proti otěru. Plášť čerpadla a motoru, sací síto, hřídel a veškerý spojovací materiál je z nerez oceli. Sací víko je vyrobeno z perlitické litiny a kaleno na 50HRC. Ostatní části jsou vyrobeny ze šedé litiny. Čerpadla jsou vybavena dvojitými mechanickými ucpávkami SiC/SiC, mazanými stálou olejovou náplní. Jako doplňková ochrana mechanické ucpávky proti nečistotám slouží přídavné gufero.

Elektromotor v suchém provedení je vybaven doplňkovou tepelnou ochranou (bimetalem).

Elektromotor čerpadla je obtékán čerpanou kapalinou a proto je čerpadlo vhodné pro čerpání rozlehlých nádrží s nízkou úrovní hladiny.

Oběžná kola kola:

H – otevřené oběžné kolo ( H – high ) pro velké dopravní výšky
N – zavřené oběžné kolo s dobrou odolností proti ucpávání (N – normal) pro běžné použití

+

Ponorná čerpadla a jejich použití

  • čerpání vody znečištěné obsahem písku a bahna do 10%
  • doly, rudný průmysl, kanály a nádrže s usazeninami pevných látek
  • stavebnictví – zakládání staveb, ražba tunelů, výkopové práce, čištění jímek a kopaných studní
  • hustota čerpaných odpadních vod do 1100 kg/m3
  • teplota čerpaných odpadních vod do 40°C
Provozovatel
Umístění
Typy
Poznámka
Foto
ČEZ a.s. Elektrárna Mělník čerpání jímek – čerpadlo s vířičem 1x AG35
OKD, OKK a.s. Koksovna Šverma Čištění záchytných jímek 2x AG 35, 2x AS215 400V
Severočeské doly a.s doly Bílina Průsaková voda s pískem 2x AG 33
Wansida Int. s.r.o. Praha Drtírna PET lahví Třebestovice 1x AG 33 Voda a vločky drceného plastuu.
Dopravní výška H [m]
Množství Q [m3/hod]
Výkon kW
Označení Napětí Výkon Otáčky Nabídkový list ACAD Náhradní díly

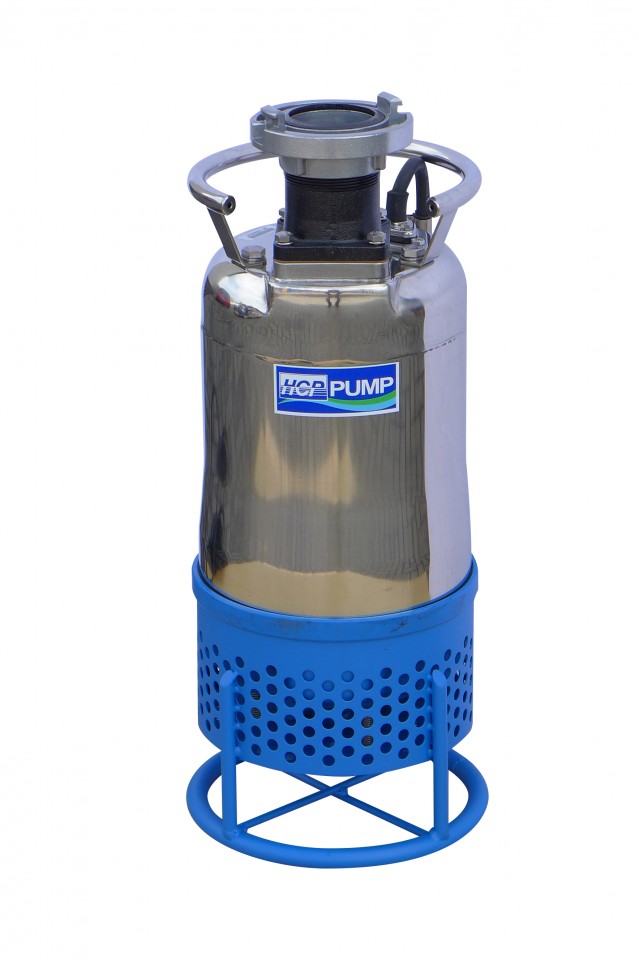

80AGN22.2
80AGN22.2 400 V2.2 kW2820 min.
Č
400 V
80AGN23.7
80AGN23.7 400 V3.7 kW2800 min.
Č
400 V
80AGH25.5
80AGH25.5 400 V5.5 kW2850 min.
Č
400 V

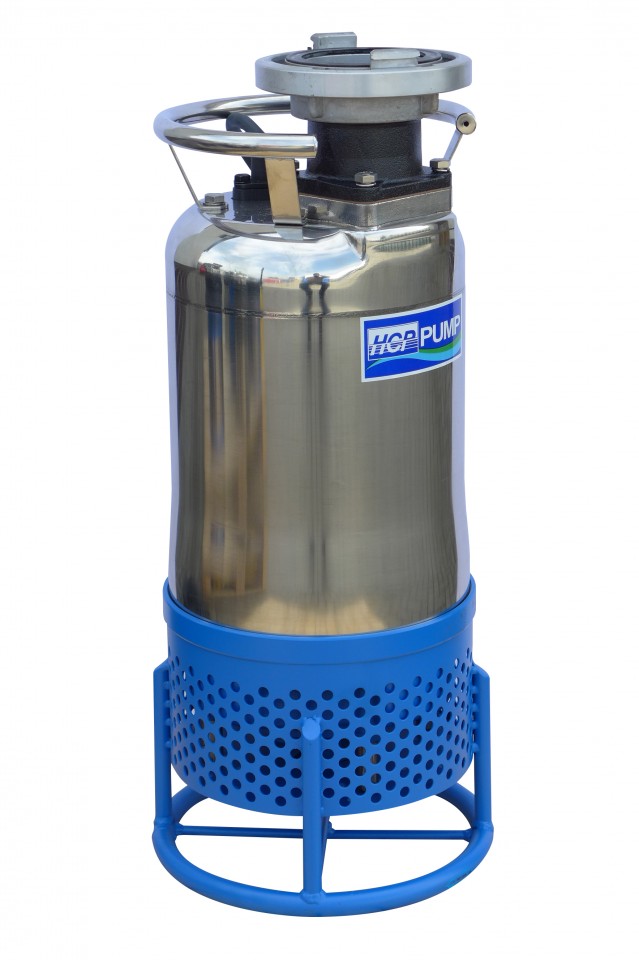

100AGN27.5
100AGN27.5 400 V7.5 kW2850 min.
Č
400 V
Graf vybraných čerpadel
