AL - Ponorné čerpadla odpadních vod - těžká řada

Popis a Konstrukce

Celolitinová kompaktní ponorná čerpadla. Hydraulická část čerpadla včetně ucpávkové komory, pláště motoru a horního krytu je vyrobena ze šedé litiny. Čerpadla jsou vybavena dvojitými mechanickými ucpávkami SiC/SiC mazanými stálou olejovou náplní. Standardním vybavením této těžké řady čerpadel je detektor vody v ucpávkovém prostoru. Jako doplňková ochrana mechanické ucpávky proti nečistotám slouží přídavné gufero. Elektromotor v suchém provedení je vybaven doplňkovou tepelnou ochranou.

Od 11kW včetně mají čerpadla elektromotory s rozběhem Y-Δ a MTP ochranu vynutí, 4 kabely, dva silové (Y-Δ) a dva signalizační (WD+MTP). Tyto ochrany odpojí stykač, vypnou čerpadlo a zabrání tím havárii čerpadla.

POUŽITÍ PONORNÝCH ČERPADEL

  • odvodnění základů a prostorů s nahromaděnou vodou
  • vypouštění rybníků, bazénů a nádrží
  • odčerpávání vody ze zatopených sklepů
  • přečerpávání vody ze studní
Provozovatel
Umístění
Typy
Poznámka
Foto
České dráhy a.s. Depo Česká Třebová 1x AL-05 230V
ČEZ a.s. Elektrárny Tušimice Odsíření, ostatní provozy nerezové SF05, 21, 32, AL05, 4xAL32, 1x AF08U4
ČKD Blansko Small hydro s.r.o. odpadní vody MVE 1x AL 05F
ČOV Vlčková ČOV 1x BF05U, 1x AL01F, 3x 32GF21,5 400V
Dalkia Česká republika a.s. - Divize Přerov Rekonstrukce CHÚV na DPŘ 2× AF-55E, 1× SF-33, 2× AF-75E, 2× SF-35, 1× SS-21 Neutralizační jímky osazeny nerezovými kalovými čerpadly SF
Energetika Třinec a.s. Záchytné jímky, odčerpávání průsakových vod. 3x AL21AF 230V, 2x AS35, 2x AS215
Green Gas DPB, a.s. Paskov Odpadní vody 1x AL05 230V
Královehradecká provozní a.s. Čerpací stanice Metličany 5xAF15AP, 2x AF37P, 2xAF35, 1x AL01
Královehradecká provozní a.s. Pomocné čerpadlo odpadních vod 1x AL01
MADOS MT s.r.o. Kostelec nad Orlicí Mosty a dopravní stavby 3x AL01, 3x BF01
Obec Čimelice SDH 1x AL 21A
Obec Chuderov (Ústí nad Labem) ČOV SBR 250 (300) EO 2x 32 GF21,5, 2x AL 32, 2x BF32U Kompletní rekonstrukce
OKD, Koksovny a.s. Ostrava dehtové a čpavkové vody, odpadní vody 20x SF všech velikostí, 4x BF01F, 1x AL01F
Pekařství Illík s.r.o. Bílovec Lhotka ČOV 1xBF05U, 1xAL01 3x 32GF21,5
Pila Facek s.r.o. Chrastava snižování hladiny spodních vod 1x AL 05F
Rybí dům s.r.o. Chotěbuz Cirkulace vody na rybí farmě 1 x AL-05LN 230V, 1x AL-21A 230V
Sladovny Soufflet ČR a.s. Prostějov čerpací stanice 1x AL22
Třinecké železárny a.s. Třinec Čerpání jímek 1x AL22
U.S.Steel Košice Čerpání odpadních vod 3× AS-33A, 3× BF-21UF 230V, 2× AS-32A, 2× AL-33, 2× AF-37U
Válcovny plechu BESS s.r.o. Frýdek-Místek čerpací jímky 2x AL 05
Wash tec CZ s.r.o. Praha Čerpadla pro myčky aut AL-22 230V
ZZN Pomoraví a.s. Hodonín Snižování hladiny spodních vod 6x AL21 400V
Dotaz / Poptávka

Dopravní výška H [m]
Množství Q [m3/hod]
Výkon kW
Označení Napětí Výkon Otáčky Nabídkový list ACAD ACAD + SZ ACAD 3D ACAD 3D + SZ Náhradní díly

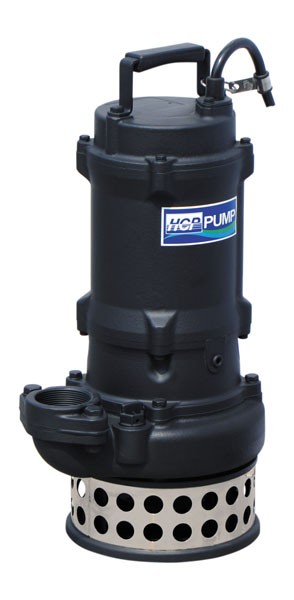

50AL21.5
50AL21.5 400 V1.5 kW2820 min.
Č
Č + SZ
T-50E-E5
400 V

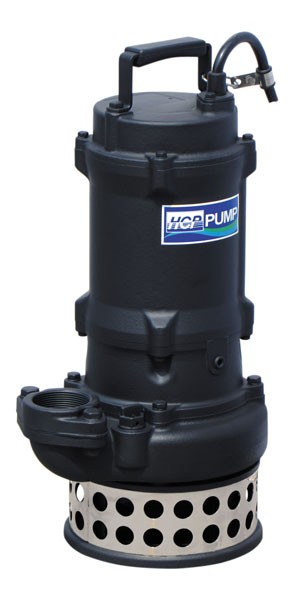

50AL22.2
50AL22.2 400 V2.2 kW2840 min.
Č
Č + SZ
T-50E-E5
400 V

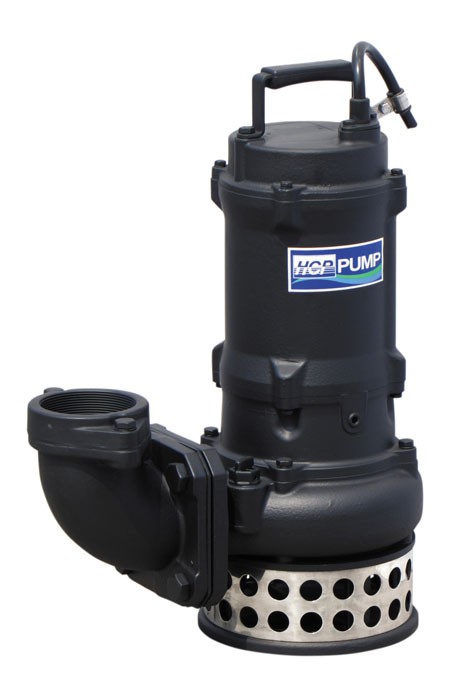

80AL21.5
80AL21.5 400 V1.5 kW2820 min.
Č
Č + SZ
T2-80
400 V

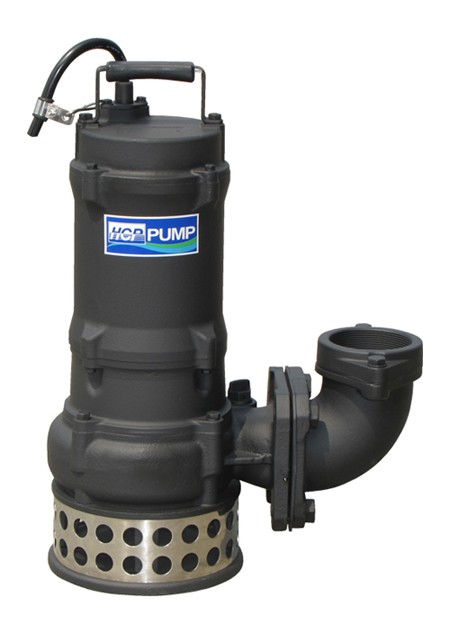

80AL22.2
80AL22.2 400 V2.2 kW2840 min.
Č
Č + SZ
T2-80
400 V

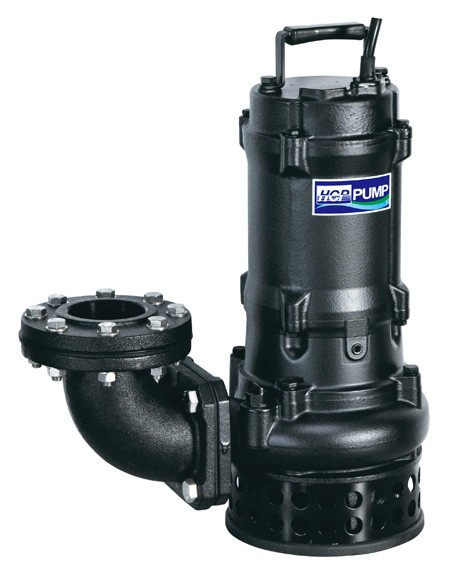

80AL23.7A
80AL23.7A 400 V3.7 kW2850 min.
Č
Č + SZ
Č
T-80D
400 V
100AL25.5A
100AL25.5A 400 V5.5 kW2890 min.
Č
Č + SZ
Č
T-100/80BH
400 V

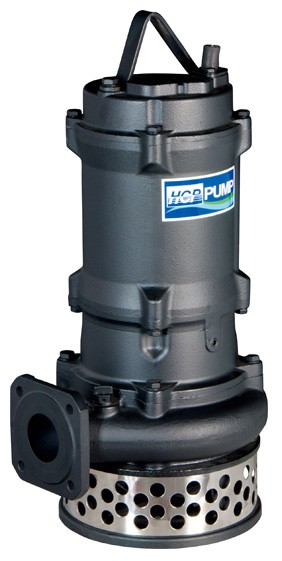

100AL27.5A
100AL27.5A 400 V7.5 kW2900 min.
Č
Č + SZ
Č
T-100/80BH
400 V
100AL211
100AL211 400 V11 kW2820 min.
Č
Č + SZ
Č
T-100/80BH
400 V
Graf vybraných čerpadel

Č - čerpadlo, Č + SZ - čerpadlo se spouštěcím zařízením
