Aktuální k 04. 10. 2024

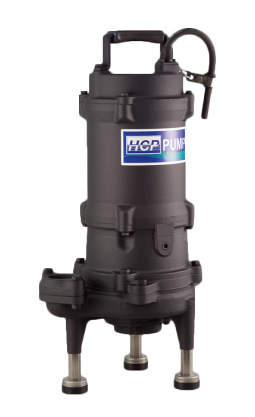

GF - Ponorná čerpadla s řezacím zařízením

Popis a Konstrukce

Robustní litinová kalová čerpadla s řezacím zařízením.
Čerpadla jsou kompletně vyrobena z šedé litiny. Řezací zařízení je z chromové oceli a kaleno na 60HRC. Čerpadla jsou vybavena dvojitými mechanickými ucpávkami SiC/SiC, mazanými stálou olejovou náplní. Jako doplňková ochrana mechanické ucpávky proti nečistotám slouží přídavné gufero. Spodní ložisko je zdvojené pro vyšší únosnost a trvanlivost. Hřídel čerpadla a veškerý spojovací materiál je z nerez oceli.
Elektromotor v suchém provedení je vybaven doplňkovou tepelnou ochranou.

  • Tato čerpadla se v Evropě prodávají i pod značkou Wilo, Jedná se o typ Wilo MTC 150. Originál HCP je 32GF21.0 - varianta 230V s plovákem nebo 400V bez plováku.

Použití

  • odčerpávání surových odpadních vod s vláknitými příměsemi z rodinných domků, činžovních domů, ubytoven apod.
  • v tlakových kanalizačních systémech s výskytem vláknin bez abrazivních příměsí
  • hustota čerpaných odpadních vod do 1150 kg/m3
  • teplota čerpaných odpadních vod do 40°C
Provozovatel
Umístění
Typy
Poznámka
Foto

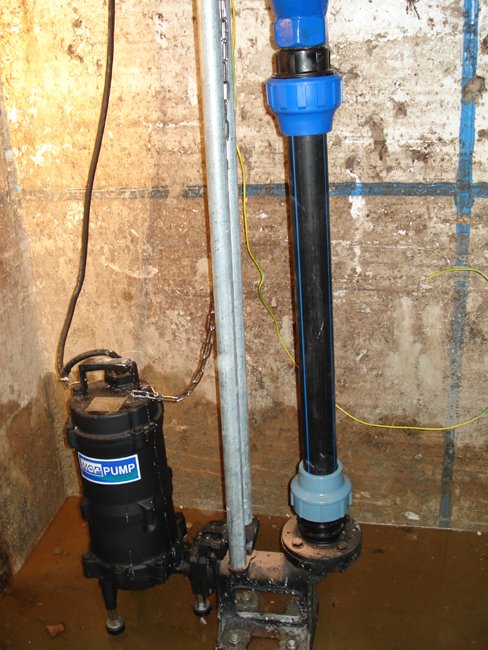

ČEZ a.s. Vodní elektrárna Slapy Přečerpávací jímka 50GF22,2
ČEZ Obnovitelné zdroje s.r.o. MVE Hradec Králové 1x 32GF21,5
ČOV Bolatice ČOV 4x BF05U, 1xBF01 1x 32GF21,5
ČOV Boršice u Blatnice ČOV 2x BF05U, 1xBF01 3x 32GF21,5
ČOV Nový Bydžov s.r.o. ČOV AF-610 Náhrada za 150 GFHU
ČOV Poprad (Sk) ČOV 2x 50GF23,7
ČOV Vlčková ČOV 1x BF05U, 1x AL01F, 3x 32GF21,5 400V
Fakultní nemocnice Brno čerpací stanice - splašky 2x 50GF22,2
Fakultní Thomajerova nemocnice s poliklinikou splašková čerpací jímka 1x 32GF21,0F
Frost logistics s.r.o. Praha Mrazírna Psáry – čerpací jímka 2x 32GF22,2
Hospoda u Vikinga, Větřní Vodácké tábořiště 1x 32GF21.5
Hotel HRANIČNÍ ZÁMEČEK, Hlohovec Malá ČOV 1x32GF21,2
Hotel Kocierz Andrychóv Polsko čerpací jímka 2x 32 GF21,2

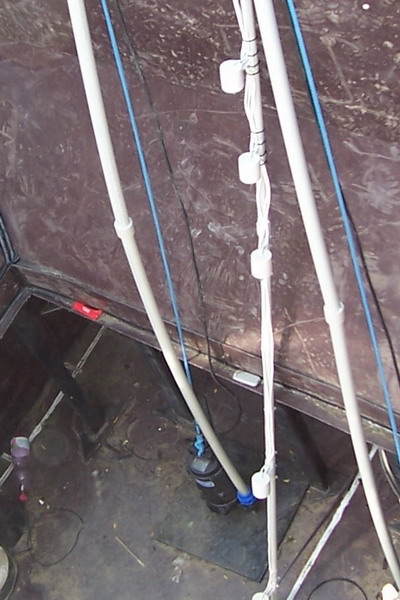

Hotel Kostínek, Solenice Čerpací jímka – dvojitá technologie 2x 32GF22,2
Kubíček VHS s.r.o. Velké Losiny Splašková jímka 1x 32GF21.0 400V
Lázeňský hotel Thermal****, Lázně Karlovy Vary Jímka splaškových vod 2x 32GF21,2 400V
MAINZR Plzeň - Bolevec Obchodní dům – čerpací stanice 1× 32GF21,5
Metrostav a.s. Praha Čerpací jímka Praha - Opatov 2x 32GF22,2
Mondi Business Paper SCP Ružomberok (SK) Čerpací jímky 2× SF-33, 1× SF-21, 2× AS-33A, 1× 1x AF55U4, 50GF23,7

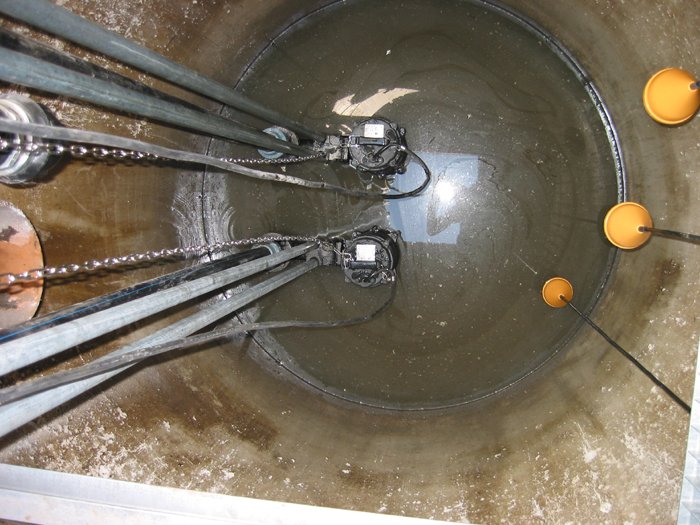

Obec Cítov okr. Mělník Čerpací jímka 2 x 50GF22,2
Obec Dolní loučky čerpací stanice - splašky 1x 32GF21,0 F
Obec Chuderov (Ústí nad Labem) ČOV SBR 250 (300) EO 2x 32 GF21,5, 2x AL 32, 2x BF32U Kompletní rekonstrukce
Obec Káraný Čerpací jímka 32GF22,2
Obec Kocierz, Polsko Čerpací jímka odpadních vod 1x 32GF21,2
Obec Rohovec (Kutná Hora) Tlaková kanalizace v celé obci 143x 32GF21,0 400V
Obec Strunga Rumunsko ČOV 2x 32 GF22,2
ODS - Dopravní stavby Ostrava, a. s Areál MVZT Ostrava 2x 32GF21,2
Pekařství Illík s.r.o. Bílovec Lhotka ČOV 1xBF05U, 1xAL01 3x 32GF21,5

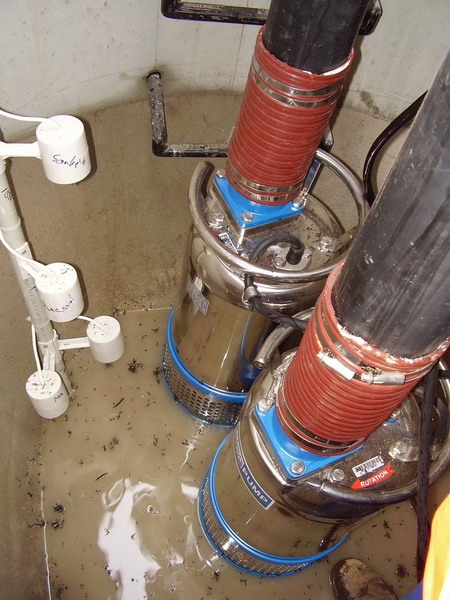

Philip Morris ČR a.s Kutná Hora ČOV a čerpací šachta dešťových vod 2x 50GF22,2, 2x AS255N
Považský cukor – Trenčianská Teplá Čerpací jímka 50GF23,7
Renix a.s. Praha Čerpací jímky – bytové domy Jesenice 8x 32GF22,2 4 jímky, zdvojená technologie
Restaurace Černý baron Václavské náměstí 52, čerpací jímka splaškových vod 2x 32GF21,2F
Riverside Schoul, Praha -Sedlec Čerpací jímky 2x32GF22,2, 2x50GF22,2 3 jímky – 1x zdvojená technologie
RPG Byty, s.r.o, Ostrava Komerční park Komenského Ostrava - Přívoz 2x 50GF22,2
VAK Říčany Tlaková kan. Obec Soutice GF
VaK Zápy s.r.o. Čerpací jímky 1x 32GF21,5, 1x 32GF21,2
Veletrhy Brno, a. s Čerpací jímka pavilonu P 2x 32GF21.5
Vinselekt Michlovský a.s. Rakvice čerpací jímka 1x 32GF21,5
Vodak Humpolec s.r.o. ČOV BF, 2x 32 GF 21,5
Vodárny a kanalizace Karlovy Vary. ČOV Radošov. 2x AF04U4, 1x32GF21,5
Vodárny Plzeň a.s. Čerpací stanice Bděněves 2× 50GF22,2
Vodovody a kanalizace Havlíčkův Brod a.s. splaškové jímky ČOV Perknov 3x 32GF21,0
Zowada, s.r.o. , Jablunkov čerpací stanice - areál koupaliště, restaurace, penzion 1x 32GF21.0F 230V
Zpracovna ryb Šišma s.r.o. Odpadní vody z výroby 1x 32GF21,5, 1x AS35
GASSTAS s.r.o. Lázně Bělohrad HCP1100E E32 A12 32GF21.0F 230V
HEMA Dobruška Dobruška HCP1100E E32 B12 32GF21,0F 230V
Marie Tomanová Mikulov HCP1100E E32 A12 32GF21,2F 230V
Město Studénka Ulice Na Trávníkách, Družstvevní, U rybníčku HCP1100E E32 B12 27 x 32GF21.0 400V
Nová průmyslová zóna Klatovy HCP1100E E32 B12 32GF21.0 400V
Obec Hořátev Areál kompostárny HCP1100C C50 B12 2x 32GF22.2 400V
Polygon Tech s.r.o. Františkovy Lázně HCP1100C B50 B12 2 x 32GF22.2 400V
Průmyslová zona Klatovy, Elektro KT Group s.r.o. Klatovy HCP1100E E32 A12 32GF21.0 400V
RD Ing. Malý Prachatice - Lázně HCP1100E E32B12 32GF21.0 400V
RD p. Petránek , Žábeň u Frýdku Místku HCP1100E E32 B12 32GF21.0F 230V
RD p.Václav Hlaváč Na vrchu 24, Aš HCP1100E E32 B12 32GF22.2 400V
Rodinný dům - Jasoňkovi Krhová 609 (okr. Valašské Meziřící) HCP1100E E32B12 32GF21,0 400V
Rodinný dům - Zemanovi Stará Voda 73 HCP1100E B32 A12 32GF21,0F 230V
Dotaz / Poptávka

Dopravní výška H [m]
Množství Q [m3/hod]
Plovák
Označení Plovák Napětí Výkon Otáčky Nabídkový list ACAD ACAD + SZ ACAD 3D ACAD 3D + SZ Náhradní díly

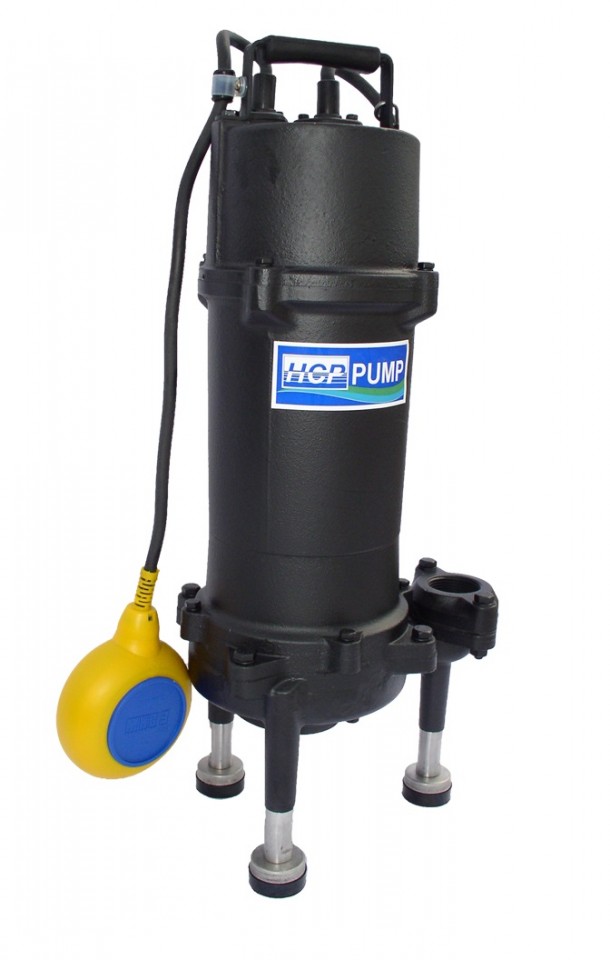

32GF 21.0F
32GF 21.0F Ano 230 V1.0 kW2820 min.
Č
Č+TOS
T50E
230 V

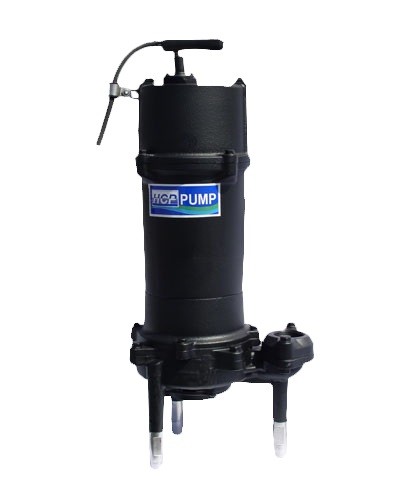

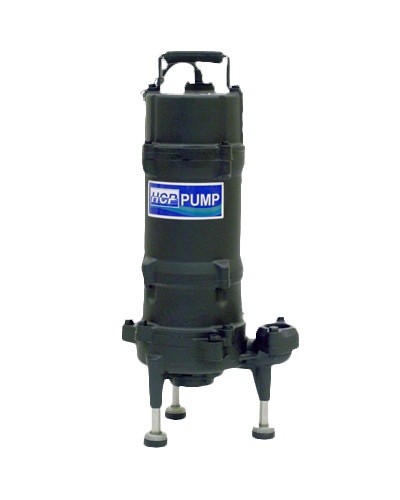

32GF 21.0
32GF 21.0 230 V
400 V
1.0 kW2820 min.
Č
Č+TOS
T50E
400 V
230 V
32GF 21.5
32GF 21.5 400 V1.5 kW2850 min.
Č
Č+TOS
Č
T50E
400 V

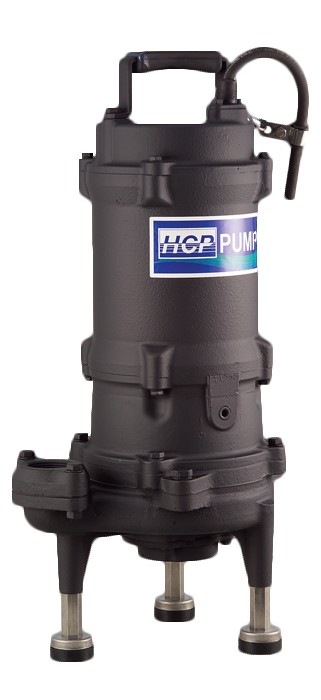

32GF 22.2
32GF 22.2 400 V2.2 kW2840 min.
Č
Č+TOS
Č
T50E
400 V

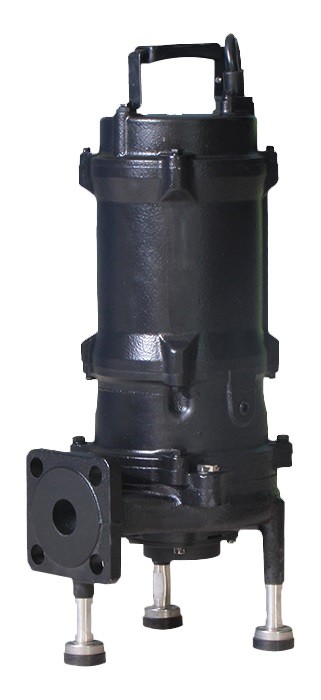

40GF 21.5
40GF 21.5 400 V1.5 kW2850 min.
Č
Č+TOS
Č
400 V
40GF 22.2
40GF 22.2 400 V2.2 kW2840 min.
Č
Č+TOS
Č
T-50F
400 V

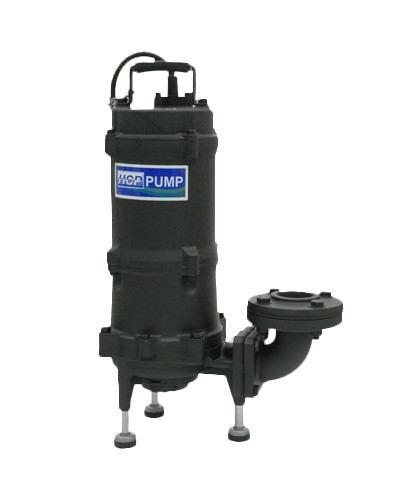

50GF 22.2
50GF 22.2 400 V2.2 kW2880 min.
Č
Č+TOS
T-50F
400 V
50GF 23.7
50GF 23.7 400 V3.7 kW2860 min.
Č
Č+TOS
Č
T-50F
400 V
50GF 25.5
50GF 25.5 400 V5.5 kW2980 min.
Č
Č + TOS
T-50G
400 V
50GF 25.5H
50GF 25.5H 400 V5.5 kW2980 min.
Č
Č + TOS
T-50G
400 V

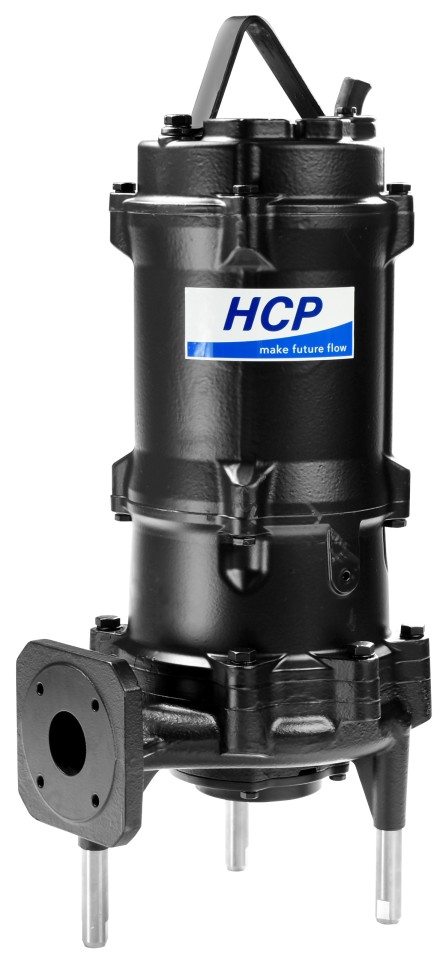

50GF 27.5
50GF 27.5 400 V7.5 kW2900 min.
Č
Č + TOS
T-50G
400 V
50GF 27.5H
50GF 27.5H 400 V7.5 kW2900 min.
Č
Č + TOS
T-50G
400 V
Graf vybraných čerpadel

Č - čerpadlo, Č + SZ - čerpadlo se spouštěcím zařízením
