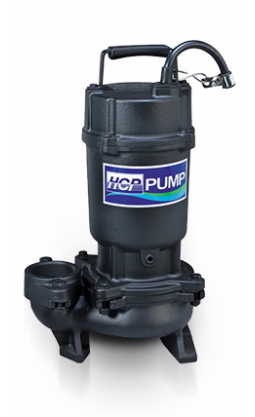

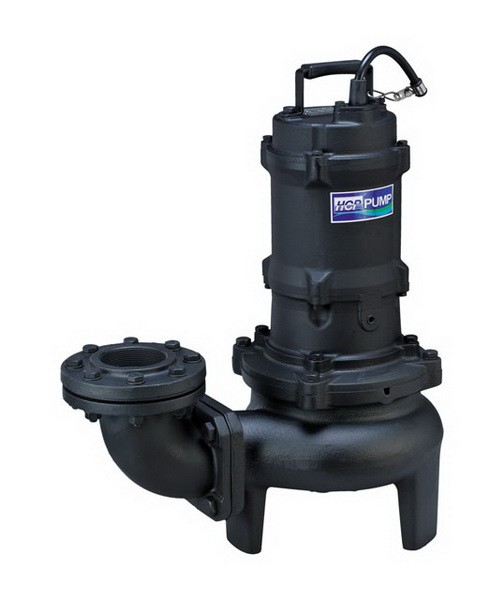

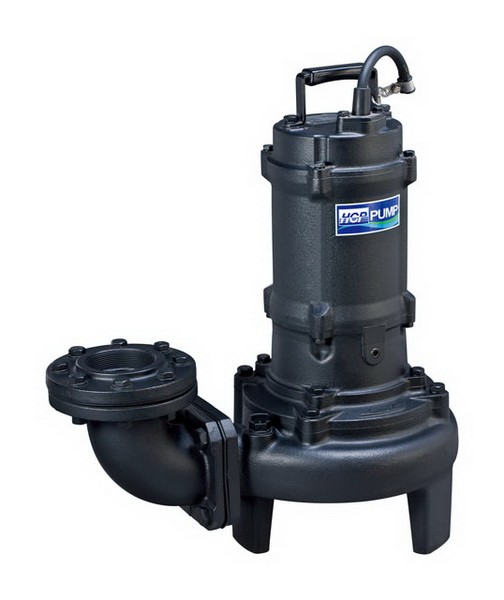

AF - Kalová ponorná čerpadla - těžká řada do 150m3/h

Popis a Konstrukce

Litinová kalová čerpadla robustní konstrukce. Čerpadla jsou vyrobená z šedé litiny a jsou vybavená dvojitými mechanickými ucpávkami SiC/SiC mazanými stálou olejovou náplní. Jako doplňková ochrana mechanické ucpávky proti nečistotám slouží přídavné gufero. Čerpadla od 1,5 kW včetně jsou vybavena detektorem průsaku vody do ucpávkového prostoru (WD) a mají druhý - signalizační kabel. Elektromotor v suchém provedení je vybaven doplňkovou tepelnou ochranou (bimetalem).

Od 11kW včetně mají čerpadla elektromotory s rozběhem Y-Δ a MTP ochranu vynutí, 4 kabely, dva silové (Y-Δ) a dva signalizační (WD+MTP). Tyto ochrany odpojí stykač, vypnou čerpadlo a zabrání tím havárii čerpadla.

Oběžná kola kola:

P – dvoulopatkové nebo jednolopatkové polootevřené oběžné kolo s wolframovým plátkem (umožní zkrátit vláknité materiály a zabraňuje ucpávání).
U – vírové oběžné kolo s dobrou odolností proti ucpávání. Na media s pevnými a vláknitými látkami.
E – Uzavřené jednokanálové oběžné kolo. Velmi efektivní při čerpání vod s pevnými částicemi.

+

KALOVÁ ČERPADLA A JEJICH POUŽITÍ

  • čerpání odpadních vod, fekálií a surových kalů
  • média s obsahem pevných, drobných a kusovitých částic
  • nasazení v kanalizačních soustavách, čerpacích stanicích a čistírnách odpadních vod
  • hustota čerpaných odpadních vod do 1150 kg/m3
  • teplota čerpaných odpadních vod do 40°C
Provozovatel
Umístění
Typy
Poznámka
Foto
ALA a.s. Řepníky Odpady z živočišné výroby 1x AF35A2
Aquaconsult s.r.o. Černošice Čerpací jímka Lety AF
Baumax Karlovy Vary Čerpací jímka AF
Benzina a.s. Praha Retenční nádrž ČS Gajer 2× AF-15AU
Bochemie a.s. Bohumín Jímky odpadních vod 3x AF 08U, 1x SS 05
Carborundum Electrite a.s. Benátky nad Jizerou Kompletní výměna čerpadel na ČOV 2x AF 22AU4 1x AF08U2 1xAF08U4
CEREPA a.s. Červená Řečice Papírna, náhrada čerpadla 80-GFHU-220-60-LU-MH 1xAF37AU4
City – car a.s. Praha Autosalon Citroen – čerpací jímka 1x AF08U4
Clancy radiators (CZ) s.r.o. Veselý nad Moravou Čerpací stanice komunátních odpadních vod 2x AF 610 vč.SZ a rozvaděče 144 m3/hod, 11m
České dráhy a.s. Olomouc jímka agresivních odpadních vod 1x SS 05AF
ČEZ a.s. Elektrárna Dětmarovice jímky odsíření 1x SS05AF
ČEZ a.s. Elektrárna Poříčí Neutralizace odpadních vod, splaškové vody SF, AF, BF
ČEZ a.s. Elektrárna Prunéřov čerpací jímky 6x AF35A2
ČEZ a.s. Elektrárny Tušimice Odsíření, ostatní provozy nerezové SF05, 21, 32, AL05, 4xAL32, 1x AF08U4
ČOV Hošťálková ČOV AF-08P
ČOV Nový Bydžov s.r.o. ČOV AF-610 Náhrada za 150 GFHU
ČOV Ovčárna - Praděd ČOV 2× AF-08U
ČOV Revúca (Sk) ČOV 2x AF M620 Hlavní čerpadla ČOV
ČOV Silica (Sk) ČOV 2× AF-15AU, 4× BF-05U
ČOV Stráž pod Ralskem ČOV 1x AF37AU4
ČOV v LITVĚ ČOV Drůbežářské závody 3xAF35
ČOV Velká Bystřice ČOV 3x AF37 Intenzifikace ČOV
Dalkia Česká republika a.s. - Divize Přerov Rekonstrukce CHÚV na DPŘ 2× AF-55E, 1× SF-33, 2× AF-75E, 2× SF-35, 1× SS-21 Neutralizační jímky osazeny nerezovými kalovými čerpadly SF
Danisco Czech Republic, a.s. Smiřice Užitková voda, ČOV SP-1812, 1x BF21AF
DIAMO s.p. Těžba a úprava uranu Stráž pod Ralskem Odpadni vody 1x AF37U4, 1x SF21AU
DIESELWORX s.r.o. Nový Kramolín ČOV 1x AF55U4
Drůbežářský závod Klatovy a.s. Myčka přepravek drůbeže 1x AF15AU4
Dřevoplast Ludvík s.r.o. čerpací jímky 1x AF33P2
Dura-Line CT,s.r.o.,Tlumačov čerpací stanice OV a dešťových vod 2x AF-22AU4 400V
DUSLO a.s. Šala Čerpání agresivních odpadních vod 1× SS-05AF 230V, 1× SF-21F 230V
ECOFLUID Group s.r.o. Balené čistírny odpadních vod - Irsko 12× BF-05U, 3× BF-21U, 2× AF-08U
ECOFLUID Group s.r.o. Brno Předúpravna vod masného průmyslu – Flokátor - Litva 2x AF37P
Energetika Třinec a.s. Záchytné jímky, odčerpávání průsakových vod. 3x AL21AF 230V, 2x AS35, 2x AS215

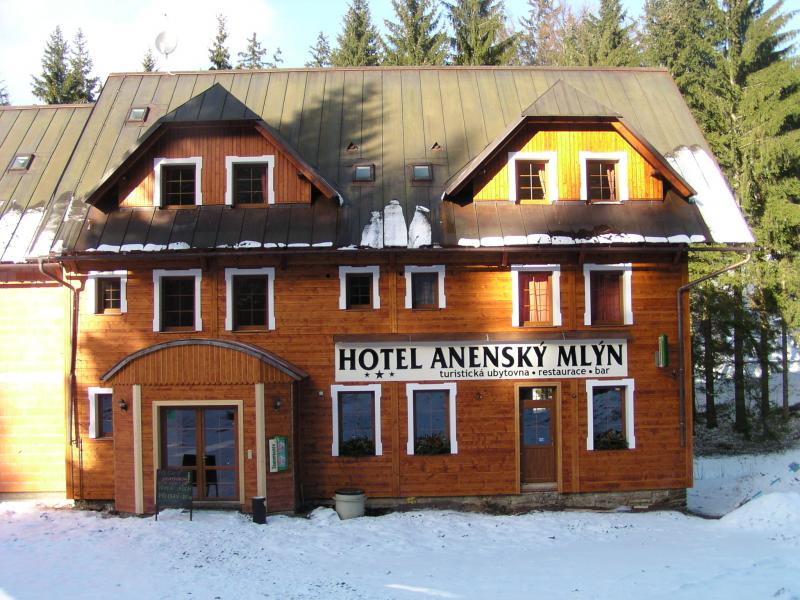

Evita cz s.r.o. Hotel Anenský mlýn Rokytnice v Orlických horách Čerpací stanice 1x AF08U4
Frýdlantská vodárenská společnost a.s. Frýdlant v Čechách ČOV Hejnice 2x AF 15 AP2
Grafitové doly Staré Město a.s. Odpadní vody 1x AF55U4
Hanácká potravinářská společnost a.s. Prosenice Odpady z cukrovaru 2x 50AFU20,8L 400V
Huhtamaki CZ a.s. - Přibyslav Okříšky Rekonstrukce ČOV 2× AF-35
Jacom s.r.o. Holešov Odpadní voda z jatek 1x AF35A
Jihočeské tiskárny a.s. - České Budějovice Čerpací jímka AF-610
Kaufland Česká republika, v.o.s. Čerpací jímka – Ostrava 2x AF 33P vč. SZ
Kaufland Česká republika, v.o.s. Čerpací jímka - Prostějov 2x AF 33P vč. SZ
Kemifloc a.s. Přerov Záchytné jímky agresivních vod 1x SS05AF
Královehradecká provozní a.s. Čerpací stanice Metličany 5xAF15AP, 2x AF37P, 2xAF35, 1x AL01
Město Aninoasa Rumunsko - Sedmihradsko ČOV 2x AF08U4
Město Holešov ČOV Holešov 1x AF15AP2
Město Salasu Rumunsko ČOV 2x AF 15AP4
Město Třinec Čerpací jímky 2× AF-815, 6× AF-33P
Město Třinec Protipovodňová opatření 4× AF-37U
Město Turceni Rumunsko – Gorj ČOV 2x AF04U4
Město Velká Bystřice ČOV intenzifikace SDH 2x AF 15AU2, 1x AS 215
Město Zásmuky Čerpací stanice 2x AF08U4
MěVaK Jaroměř Čerpací jímka AF
Mondi Business Paper SCP Ružomberok (SK) Čerpací jímky 2× SF-33, 1× SF-21, 2× AS-33A, 1× 1x AF55U4, 50GF23,7
Moravolesk a.s. Lipová Lázně Chemická ČOV 5× SS-05AF
Nestlé Česko s.r.o. závod ZORA Olomouc ČOV 2x AF 22P
Nová Mosilana a.s. Čerpací jímka 1x AF615
Obec Budwity Polsko Varmijsko-mazurské vojvodství ČOV 2x AF08U4
Obec Dobretu Rumunsko ČOV 2x AF08U4
Obec Gloria (Rumunsko) ČOV 2x AF08U4
Obec Horní Bezděkov Přečerpávací stanice 2x AF55E4
Obec Hurezani Rumunsko - Gorj ČOV 2x AF08U4
Obec Lechinta (Rumunsko – Transylvánie) ČOV 2x AF37AP4
Obec Němčičky ČOV 3x AF 08U2
Obec Nová Pláň ČOV 1x AF08U2
Obec Osová Bitýška ČOV AF
Obec Tehovec ČOV Tehovec 1x AF33P2
Obec Velký Týnec Vodárna – pitná voda, ČOV 1x SP1013, 1x AF35A
Obchodní společnost Lidl Čerpací jímky AF
Opavia LU a.s. Opava ČOV, podávací čerpadlo na flotaci BF, AF35A2
Orange park (Plzeň) s.r.o. Nýřany Čerpací jímka odpadních vod 1x AF35A
Preciosa a.s .Turnov ČOV 1x AF35A
Prolen s.r.o. Šumperk Čerpací jímka - textilní kaly 1x AF 37U
Semperflex Optimit s.r.o. Odry ČOV, Studniční voda, Záchytná jímka 1x AF33P2, 1x AF75E4, 2x SP7513, 2x AS215 400V
SHP Slavošovce a.s. SK Papírny - ČOV 1x AF37AP4
Silnice Čáslav a.s. Mobilní třídička štěrkopísků 1x AF 610
Slovenské elektrárne Čerpání odpadních vod 4× AF-35, 1× AF-15AP, 7× AF-75E, 2× SF-35
Sociální služby města Třince, Třinec čerpací stanice OV z domu sociální péče 2x AF-15AU4 400V
Spolek pro chemickou a hutní výrobu a.s. Ústí nad Labem Záchytné jímky agresivních chemikálií 2x SS21AF 230V
STOP SHOP Žatec s.r.o. odpadní jímka 2x AF 22AU4
Tereos TTD, a.s. Cukrovar Bobrovice 1x AF08U2
U.S.Steel Košice Čerpání agresivních odpadních vod 2× SF-21F 230V, 4× SF-35, 4× SF-33, 1× SF-21, 1x AF 37P
U.S.Steel Košice Čerpání odpadních vod 3× AS-33A, 3× BF-21UF 230V, 2× AS-32A, 2× AL-33, 2× AF-37U
Úpravna vody Plav České Budějovice Odvodnění čerpací stanice 2x AF-M620
VaK Nymburk a.s. Čerpací stanice Jabtenice 1x AF 15AP4
VaK Nymburk a.s. Čerpací stanice Všechlapy 1x AF 15AP4
VAK Říčany Čerpací stanice Jesenice AF
Válcovny plechu Frýdek Místek Zásobování užitkovou vodou AF
Velobel s.r.o. Zlaté hory Agresivní odpadní vody 1x SS05AF
VHOS a.s. Moravská Třebová ČOV 5x AF33P2
Vodárenská akciová společnost Žďár nad Sázavou ČOV Velká Bíteš 2× AF-37U, 1× AF-22P, 2× AF-22U, 1× AF-55U, 1× AF-15AP, 3× BF-21UF kompletní rekonstrukce ČOV
Vodárny a kanalizace K. Vary a.s., Stříbro St. Sedlo nová malá ČOV 2x AF 04 U4 vč. Spouštěcího zařízení, 1 ks BF 05 U
Vodárny a kanalizace Karlovy Vary. ČOV Radošov. 2x AF04U4, 1x32GF21,5
Vodovody a kanalizace Hodonín a.s. Čerpacím stanice 1x AF37AU4
Vodovody a kanalizace Přerov ČOV Dřevohostice, Tovačov, Troubky, Hečlov BF, AF Dřevohostice – nová ČOV
Zentiva, k.s. Praha Chemická ČOV 2x SF 33, 2x SS 21A, 6x SF 35, 1 s SF21AU, 1x SF 21AUF,  1x SS 05AF
Zimní stadion Česká Třebová Rekonstrukce chlazení 2× AF-37P,1× AF-35
ŽDB Group a.s. Bohumín Čerpací stanice 1x AF37AU4
Dotaz / Poptávka

Dopravní výška H [m]
Množství Q [m3/hod]
Plovák
Označení Plovák Napětí Výkon Otáčky Nabídkový list ACAD ACAD + SZ ACAD 3D ACAD 3D + SZ Náhradní díly
50AFU20.4
50AFU20.4 400 V0.4 kW2780 min.
Č
Č + SZ
Č
T2-50
400 V
50AFU20.4F Ano 230 V0.4 kW2780 min.
Č
Č + SZ
Č
T2-50
230 V

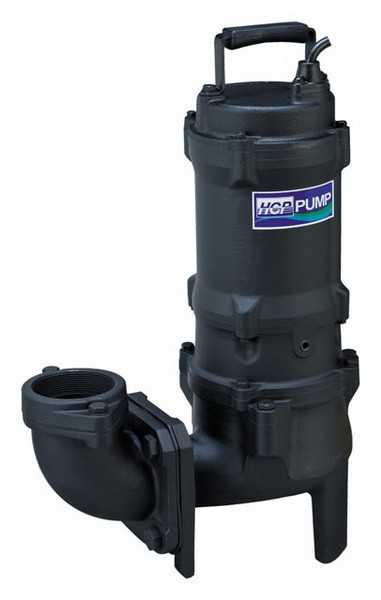

50AFU20.4L
50AFU20.4L 400 V0.4 kW2780 min.
Č
Č + SZ
Č
T-50F
400 V
50AFU20.4LF Ano 230 V0.4 kW2780 min.
Č
Č + SZ
Č
T-50F
230 V
50AFU40.4
50AFU40.4 400 V0.4 kW1380 min.
Č
Č + SZ
Č
T-50F
400 V

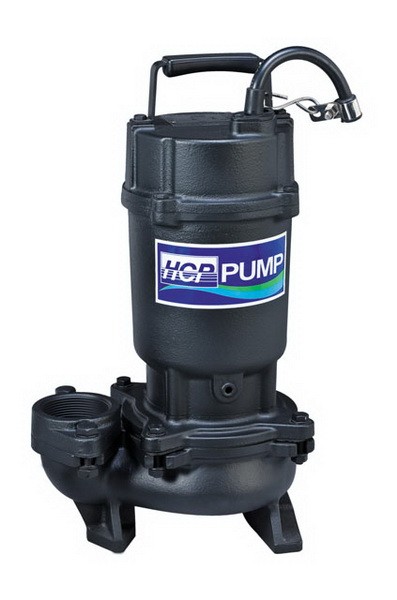

50AFU20.8
50AFU20.8 400 V0.75 kW2820 min.
Č
Č + SZ
Č
T2-50
400 V
50AFU20.8F Ano 230 V0.75 kW2820 min.
Č
Č + SZ
Č
T2-50
230 V
50AFU20.8L
50AFU20.8L 400 V0.75 kW2800 min.
Č
Č + SZ
Č
T-50F
400 V
50AFU20.8LF Ano 230 V0.75 kW2800 min.
Č
Č + SZ
Č
T-50F
230 V

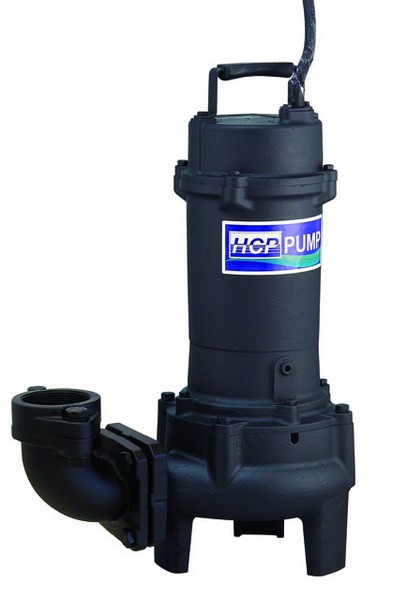

50AFU40.8
50AFU40.8 400 V0.75 kW1380 min.
Č
Č + SZ
Č
T-50F
400 V
50AFU21.5
50AFU21.5 400 V1.5 kW2820 min.
Č
Č + SZ
Č
T50E
400 V
50AFU21.5L
50AFU21.5L 400 V1.5 kW2820 min.
Č
Č + SZ
T-50E-E5
400 V

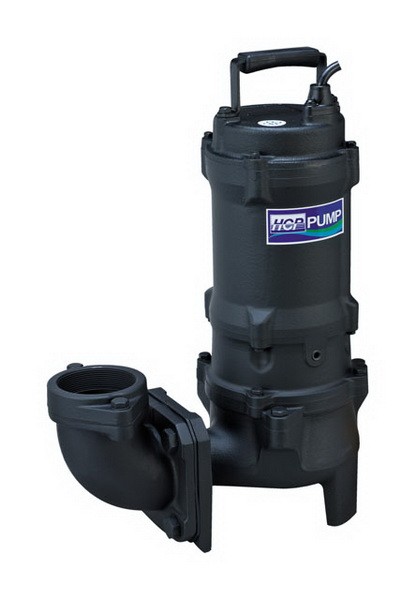

80AFU21.5
80AFU21.5 400 V1.5 kW2820 min.
Č
Č + SZ
Č
T2-80
400 V
80AFU21.5L
80AFU21.5L 400 V1.5 kW2820 min.
Č
Č + SZ
Č
T2-80
400 V

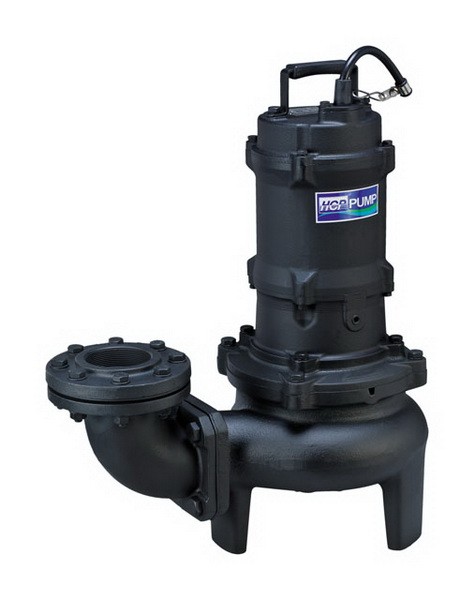

80AFU41.5
80AFU41.5 400 V1.5 kW1390 min.
Č
Č + SZ
Č
T2-80
400 V

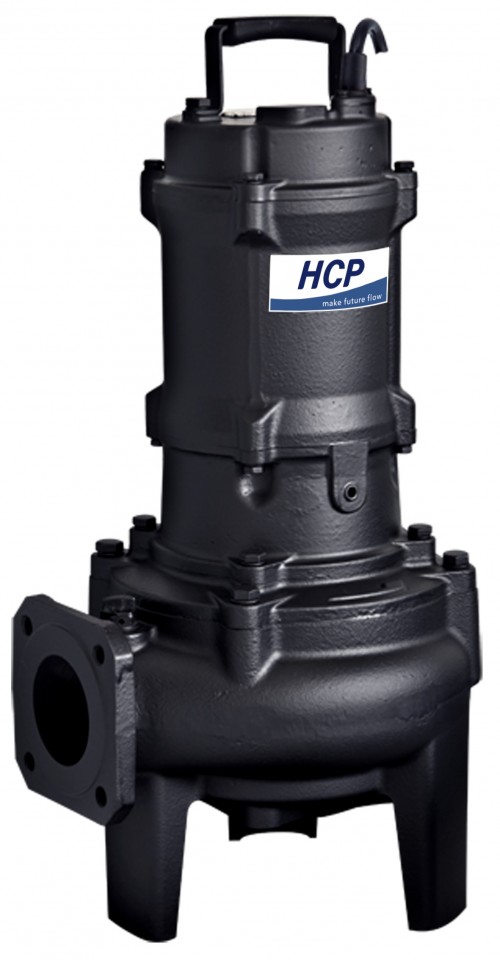

100AFE41.5A
100AFE41.5A 400 V1.5 kW1420 min.
Č
Č + SZ
Č
T100(80)E
400 V

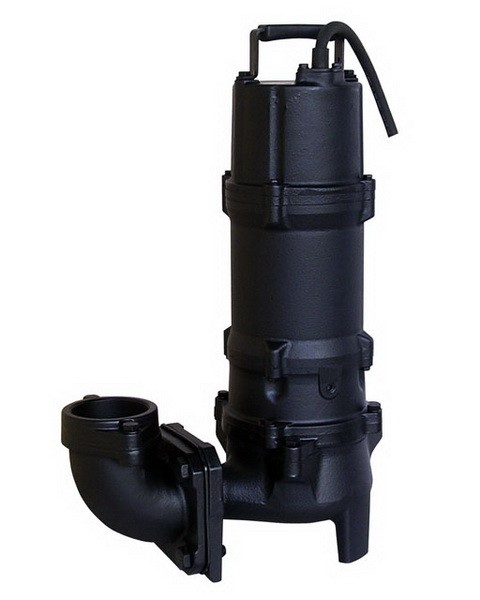

80AFU22.2
80AFU22.2 400 V2.2 kW2840 min.
Č
Č + SZ
Č
T2-80
400 V
80AFU22.2L
80AFU22.2L 400 V2.2 kW2840 min.
Č
Č + SZ
Č
T2-80
400 V
80AFU42.2A
80AFU42.2A 400 V2.2 kW1400 min.
Č
Č + SZ
Č
T-80D
400 V
80AFU23.7A
80AFU23.7A 400 V3.7 kW2850 min.
Č
Č + SZ
Č
T-80D
400 V
80AFU23.7LA
80AFU23.7LA 400 V3.7 kW2850 min.
Č
Č + SZ
Č
T-80D
400 V

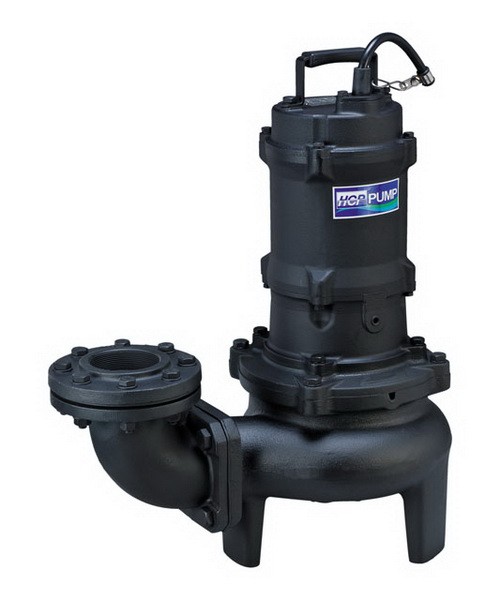

80AFU43.7A
80AFU43.7A 400 V3.7 kW1400 min.
Č
Č + SZ
Č
T-80D
400 V
80AFU25.5
80AFU25.5 400 V5.5 kW2890 min.
Č
Č + SZ
Č
T-80DH
400 V
80AFU25.5L
80AFU25.5L 400 V5.5 kW2890 min.
Č
Č + SZ
Č
T-80DH
400 V

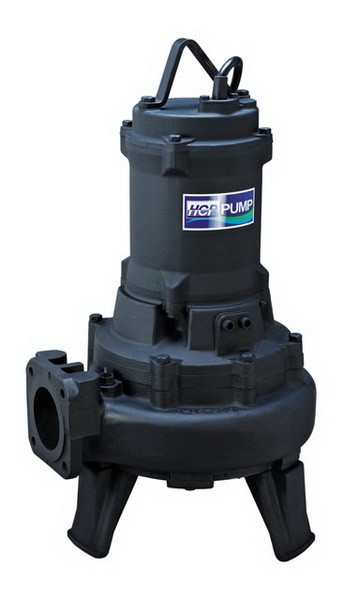

100AFU45.5N
100AFU45.5N 400 V5.5 kW1430 min.
Č
Č + SZ
Č
T-100B
400 V
80AFU27.5L
80AFU27.5L 400 V7.5 kW2900 min.
Č
Č + SZ
Č
T-80DH
400 V
80AFU27.5
80AFU27.5 400 V7.5 kW2900 min.
Č
Č + SZ
Č
T-80DH
400 V

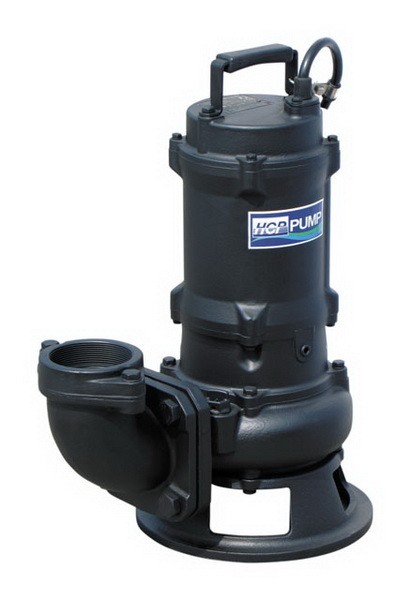

80AFP21.5A
80AFP21.5A 400 V1.5 kW2820 min.
Č
Č + SZ
T2-80
400 V

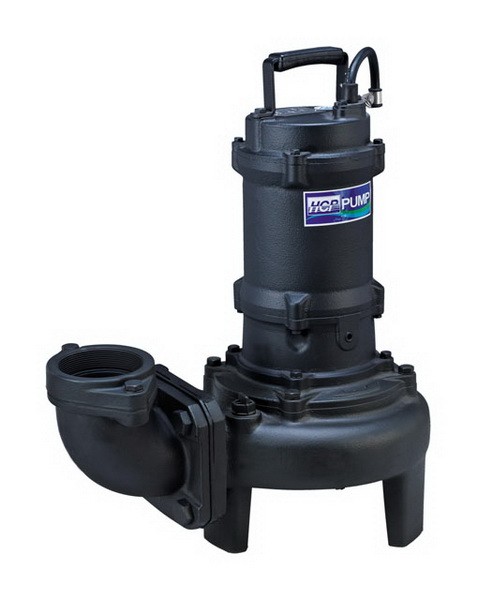

80AFP41.5
80AFP41.5 400 V1.5 kW1380 min.
Č
Č + SZ
T2-80
400 V
80AFP22.2A
80AFP22.2A 400 V2.2 kW2840 min.
Č
Č + SZ
T2-80
400 V
80AFP42.2A
80AFP42.2A 400 V2.2 kW1400 min.
Č
Č + SZ
Č
400 V
80AFP23.7A
80AFP23.7A 400 V3.7 kW2850 min.
Č
Č + SZ
Č
400 V
80AFP43.7A
80AFP43.7A 400 V3.7 kW1400 min.
Č
Č + SZ
Č
400 V

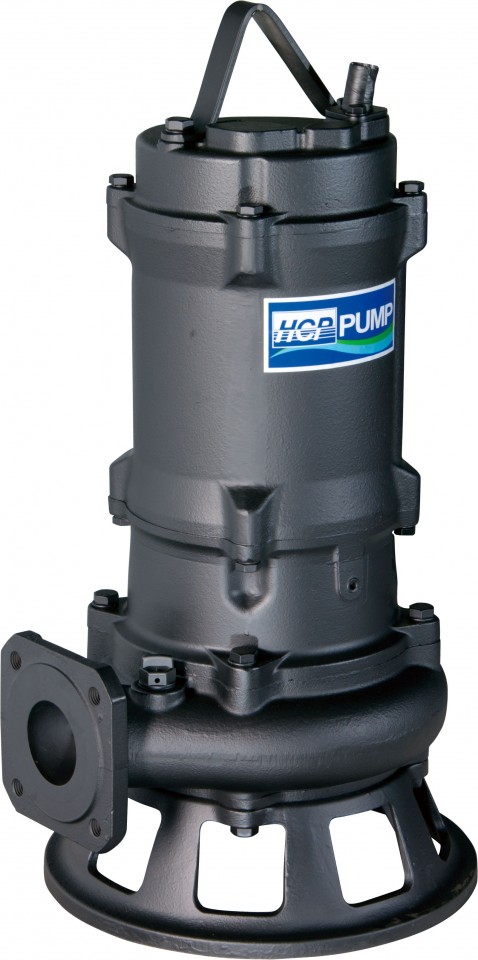

80AFP25.5
80AFP25.5 400 V5.5 kW2890 min.
Č
Č + SZ
Č
T-80DH
400 V
100AFP25.5
100AFP25.5 400 V5.5 kW2890 min.
Č
Č + SZ
Č
T-100/80BH
400 V

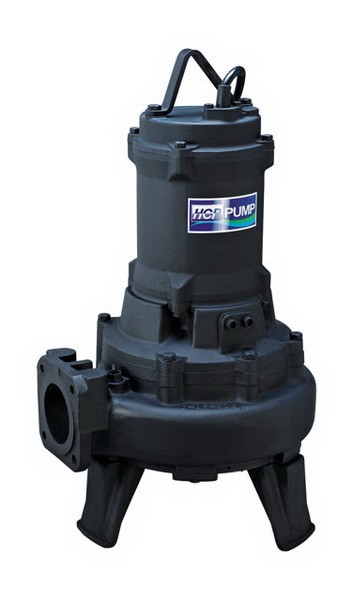

100AFE45.5N
100AFE45.5N 400 V5.5 kW1430 min.
Č
Č + SZ
Č
T-100/80BH
400 V
80AFP27.5
80AFP27.5 400 V7.5 kW2900 min.
Č
Č + SZ
Č
T-80DH
400 V
100AFP27.5
100AFP27.5 400 V7.5 kW2900 min.
Č
Č + SZ
Č
T-100/80BH
400 V

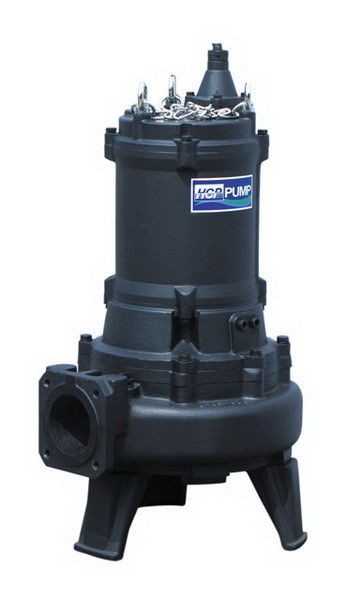

100AFE47.5N
100AFE47.5N 400 V7.5 kW1440 min.
Č
Č + SZ
Č
T-100B
400 V
100AFU47.5N 400 V7.5 kW1450 min.
Č
Č + SZ
Č
T-100B
400 V
80AFU211 400 V11 kW2900 min.
Č
Č + SZ
Č
T-80DH
400 V
80AFU211L 400 V11 kW2900 min.
Č
Č + SZ
Č
T-80DH
400 V
80AFP211 400 V11 kW2900 min.
Č
Č + SZ
Č
T-80DH
400 V
100AFP211 400 V11 kW2900 min.
Č
Č + SZ
Č
400 V
Graf vybraných čerpadel

Č - čerpadlo, Č + SZ - čerpadlo se spouštěcím zařízením
