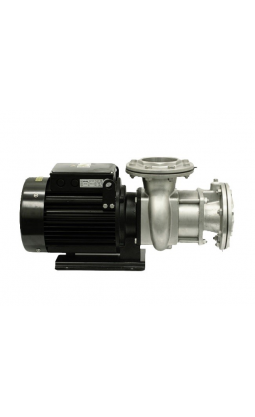

TPH - Horizontální vícestupňová čerpadla

Popis a Konstrukce

Horizontální odstředivá vícestupňová nerezová čerpadla s axiálním vstupem a radiálním výstupem. Čerpadla jsou kompaktní monoblokové konstrukce. Oběžná kola jsou uchycena na prodloužené hřídeli elektromotoru. Čerpadla se vyznačují lehkou konstrukcí, malými rozměry a všestranným použitím.Indukční motor třídy F je dimenzován na použití v rozsahu pracovní křivky.

MATERIÁLOVÉ PROVEDENÍ:

N – korozivzdorná Cr-Ni-Mo litá ocel (ČSN 422942)

Použití

Vícestupňová horizontální nerezová čerpadla jsou vhodná pro přepravu čistých a mírně znečištěných kapalin, zbavených pevných přimísenin abrazivního charakteru. Čerpadla této řady nejsou schválena pro čerpání hořlavých kapalin a do prostředí s nebezpečím výbuchu.

Vzhledem ke svým vlastnostem nacházejí uplatnění ve všech oblastech průmyslu. Na čerpání demineralizovaných vod, čířených vod, kyselých vod, chladících medií a sanitačních roztoků, dále ve vodárenství a energetice jako oběhová čerpadla tepelných okruhů, potravinářství a okrajově v chemickém průmyslu.

UCPÁVKY:

Čerpadla jsou vybavena jednoduchou mechanickou ucpávkou. Jako materiál těsnících ploch byl zvolen karbid křemíku (SiC) a uhlík pro jeho samomazné vlastnosti při vyšších teplotách.

Dotaz / Poptávka

Dopravní výška H [m]
Množství Q [m3/hod]
Výkon kW
Označení Napětí Výkon Otáčky Nabídkový list ACAD Náhradní díly

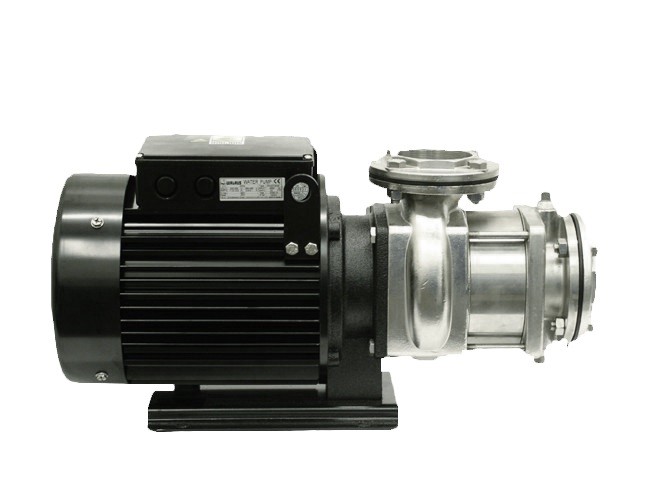

TPH 25T 2KNF
TPH 25T 2KNF 400 V4.0 kW2900 min.
Č
TPH 25T 3KNF
TPH 25T 3KNF 400 V4.8 kW2900 min.
Č

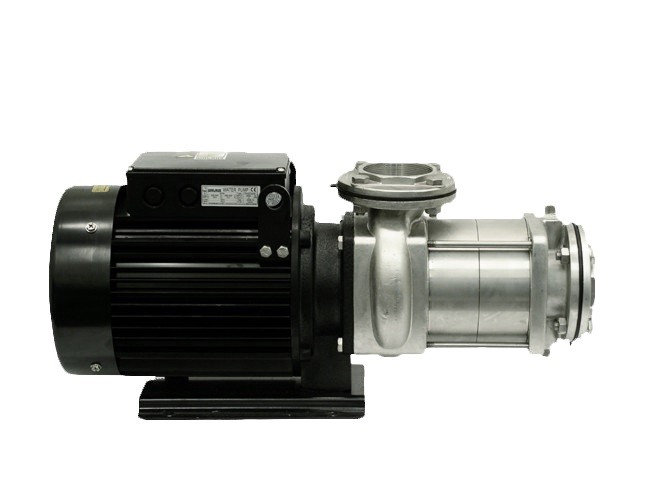

TPH 25T 4KNF
TPH 25T 4KNF 400 V6.0 kW2900 min.
Č

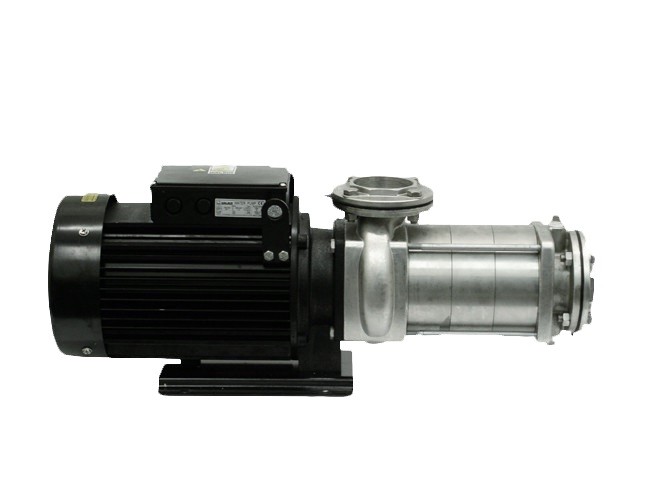

TPH 25T 5KNF
TPH 25T 5KNF 400 V7.8 kW2900 min.
Č

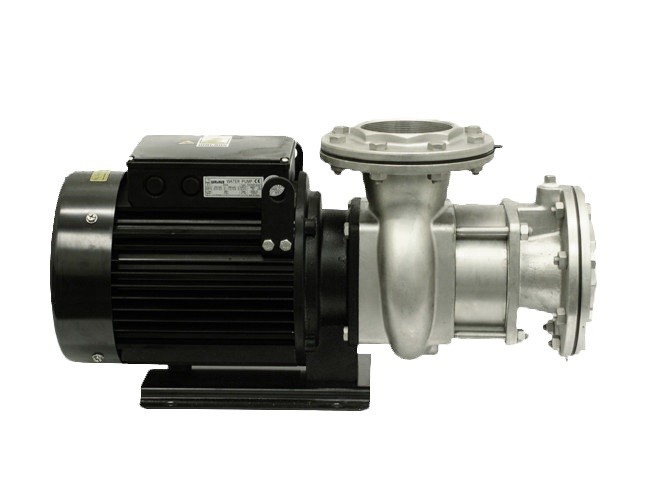

TPH 50T 2KNF
TPH 50T 2KNF 400 V6.6 kW2900 min.
Č

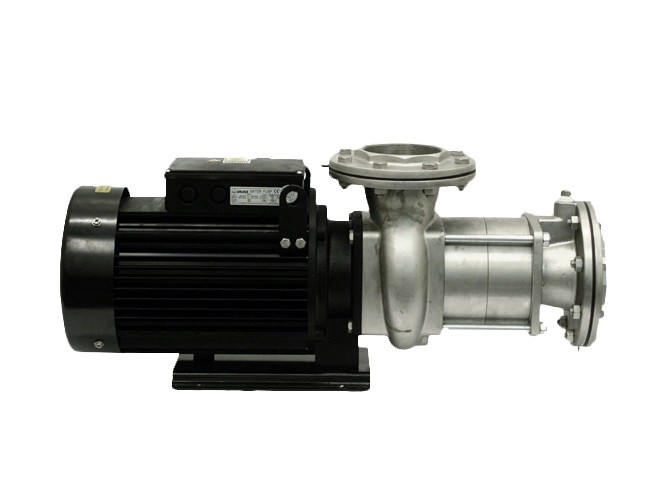

TPH 50T 3KNF
TPH 50T 3KNF 400 V8.7 kW2900 min.
Č

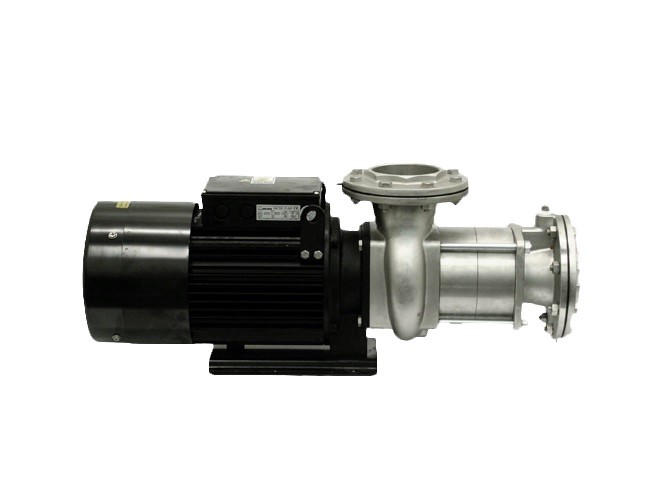

TPH 50T 4KNF
TPH 50T 4KNF 400 V11.6 kW2900 min.
Č
Graf vybraných čerpadel
