Aktuální k 14. 11. 2024

AL - Ponorné čerpadla odpadních vod - lehká řada

Popis a Konstrukce

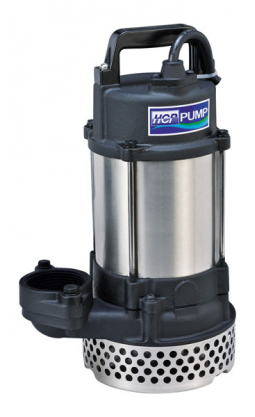

Lehká a kompaktní ponorná čerpadla.
Hydraulická část čerpadla včetně ucpávkové komory a horního krytu je vyrobena ze šedé litiny, plášť motoru je z nerez oceli ČSN 17 240. Čerpadla jsou vybavena dvojitými mechanickými ucpávkami mazanými stálou olejovou náplní. Od velikosti 05 je materiál ucpávek SiC/SiC. Jako doplňková ochrana mechanické ucpávky proti nečistotám slouží přídavné gufero.

Elektromotor v suchém provedení je vybaven doplňkovou tepelnou ochranou.
Čerpadla velikostí 01 až 31 na 230V a velikostí 05 až 43 na 400V je možno dodat včetně integrovaného plovákového spínače – označení písmenem "F".

POPIS A KONSTRUKCE TĚŽKÉ ŘADY

Celolitinová kompaktní ponorná čerpadla. Hydraulická část čerpadla včetně ucpávkové komory, pláště motoru a horního krytu je vyrobena ze šedé litiny. Čerpadla jsou vybavena dvojitými mechanickými ucpávkami SiC/SiC mazanými stálou olejovou náplní. Standardním vybavením této těžké řady čerpadel je detektor vody v ucpávkovém prostoru. Jako doplňková ochrana mechanické ucpávky proti nečistotám slouží přídavné gufero. Elektromotor v suchém provedení je vybaven doplňkovou tepelnou ochranou.

+

POUŽITÍ PONORNÝCH ČERPADEL

  • odvodnění základů a prostorů s nahromaděnou vodou
  • vypouštění rybníků, bazénů a nádrží
  • odčerpávání vody ze zatopených sklepů
  • přečerpávání vody ze studní
Provozovatel
Umístění
Typy
Poznámka
Foto
České dráhy a.s. Depo Česká Třebová 1x AL-05 230V
ČEZ a.s. Elektrárny Tušimice Odsíření, ostatní provozy nerezové SF05, 21, 32, AL05, 4xAL32, 1x AF08U4
ČKD Blansko Small hydro s.r.o. odpadní vody MVE 1x AL 05F
ČOV Vlčková ČOV 1x BF05U, 1x AL01F, 3x 32GF21,5 400V
Dalkia Česká republika a.s. - Divize Přerov Rekonstrukce CHÚV na DPŘ 2× AF-55E, 1× SF-33, 2× AF-75E, 2× SF-35, 1× SS-21 Neutralizační jímky osazeny nerezovými kalovými čerpadly SF
Energetika Třinec a.s. Záchytné jímky, odčerpávání průsakových vod. 3x AL21AF 230V, 2x AS35, 2x AS215
Green Gas DPB, a.s. Paskov Odpadní vody 1x AL05 230V
Královehradecká provozní a.s. Čerpací stanice Metličany 5xAF15AP, 2x AF37P, 2xAF35, 1x AL01
Královehradecká provozní a.s. Pomocné čerpadlo odpadních vod 1x AL01
MADOS MT s.r.o. Kostelec nad Orlicí Mosty a dopravní stavby 3x AL01, 3x BF01
Obec Čimelice SDH 1x AL 21A
Obec Chuderov (Ústí nad Labem) ČOV SBR 250 (300) EO 2x 32 GF21,5, 2x AL 32, 2x BF32U Kompletní rekonstrukce
OKD, Koksovny a.s. Ostrava dehtové a čpavkové vody, odpadní vody 20x SF všech velikostí, 4x BF01F, 1x AL01F
Pekařství Illík s.r.o. Bílovec Lhotka ČOV 1xBF05U, 1xAL01 3x 32GF21,5
Pila Facek s.r.o. Chrastava snižování hladiny spodních vod 1x AL 05F
Rybí dům s.r.o. Chotěbuz Cirkulace vody na rybí farmě 1 x AL-05LN 230V, 1x AL-21A 230V
Sladovny Soufflet ČR a.s. Prostějov čerpací stanice 1x AL22
Třinecké železárny a.s. Třinec Čerpání jímek 1x AL22
U.S.Steel Košice Čerpání odpadních vod 3× AS-33A, 3× BF-21UF 230V, 2× AS-32A, 2× AL-33, 2× AF-37U
Válcovny plechu BESS s.r.o. Frýdek-Místek čerpací jímky 2x AL 05
Wash tec CZ s.r.o. Praha Čerpadla pro myčky aut AL-22 230V
ZZN Pomoraví a.s. Hodonín Snižování hladiny spodních vod 6x AL21 400V
Dotaz / Poptávka

Dopravní výška H [m]
Množství Q [m3/hod]
Plovák
Označení Plovák Napětí Výkon Otáčky Nabídkový list ACAD ACAD + SZ ACAD 3D ACAD 3D + SZ Náhradní díly

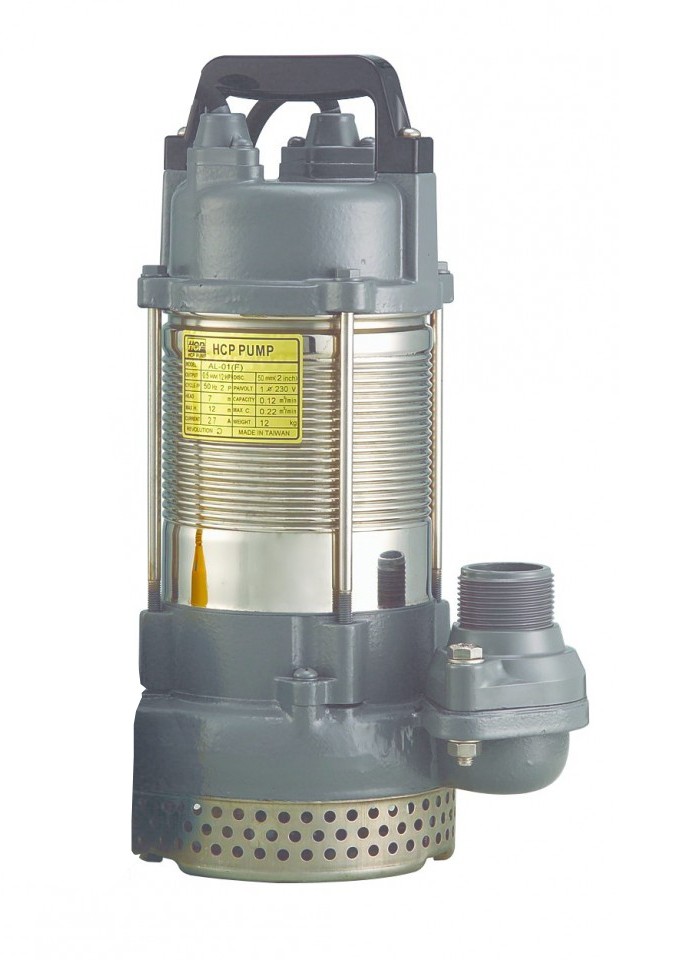

AL-01N
AL-01N 230 V0.5 kW2780 min.
230 V
AL-01NF
AL-01NF Ano 230 V0.5 kW2780 min.
230 V

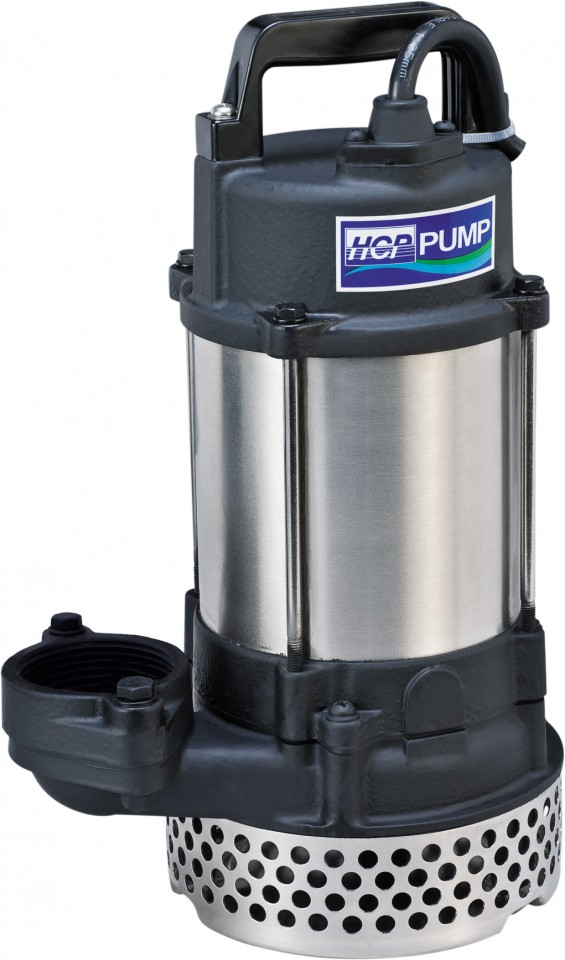

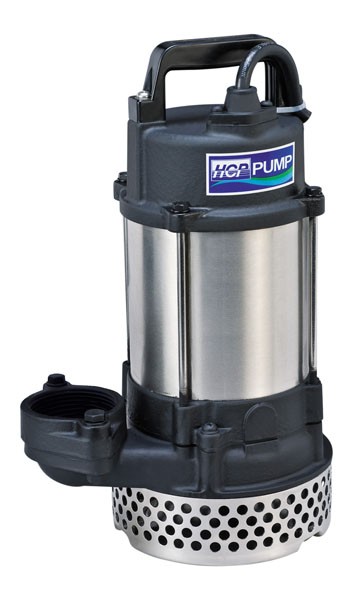

AL-05N
AL-05N 230 V
400 V
0.4 kW2780 min.
Č
Č
T2-50
230 V
400 V

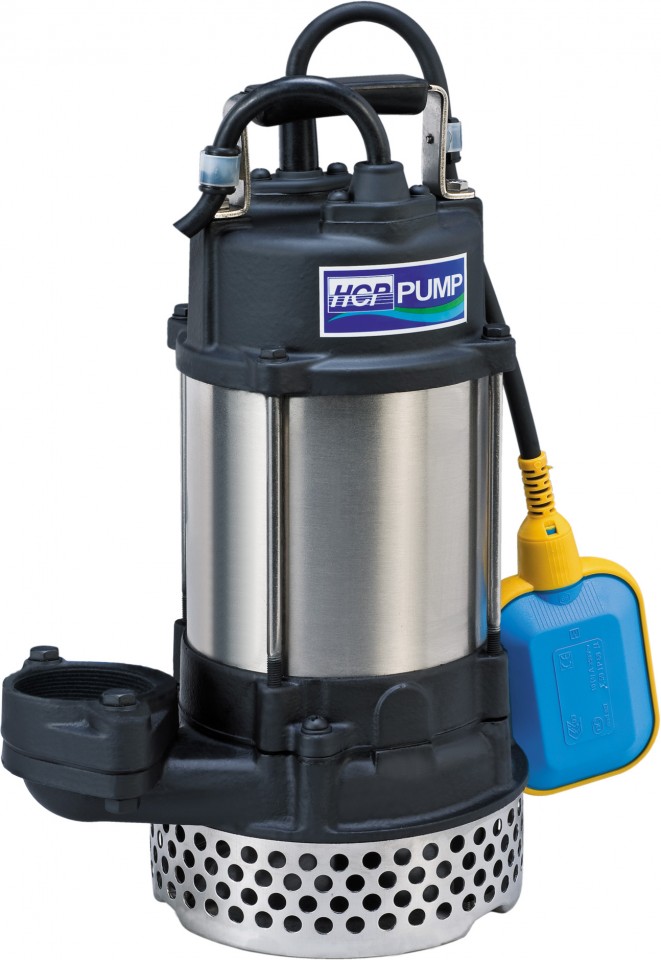

AL-05NF
AL-05NF Ano 230 V
400 V
0.4 kW2780 min.
Č
Č
T2-50
230 V
400 V

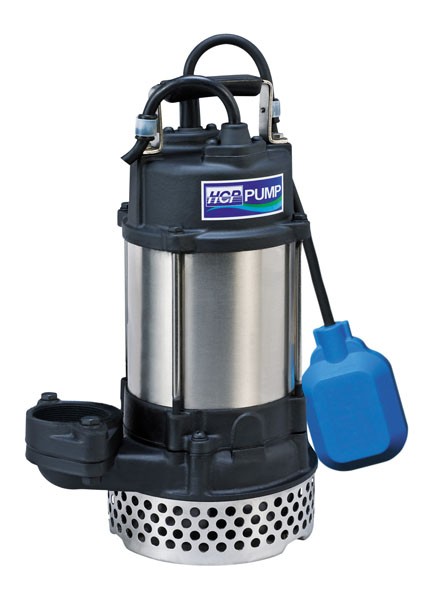

AL-05LN
AL-05LN 230 V
400 V
0.4 kW2780 min.
Č
Č
T2-50
230 V
400 V
AL-05LNF
AL-05LNF Ano 230 V
400 V
0.4 kW2780 min.
Č
Č + SZ
Č
T2-50
230 V
400 V

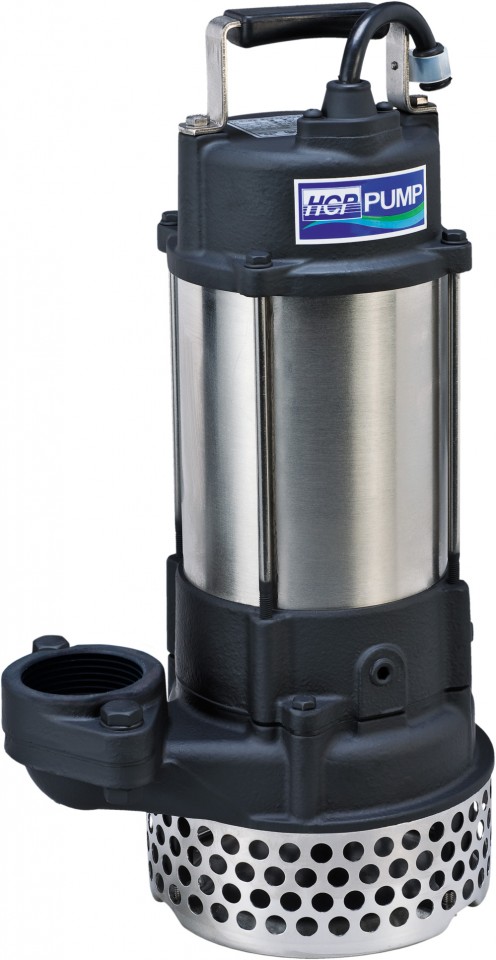

AL-21N
AL-21N 230 V
400 V
0.75 kW2800 min.
Č
Č + SZ
Č
T2-50
230 V
400 V
AL-21NF
AL-21NF Ano 230 V
400 V
0.75 kW2800 min.
Č
Č + SZ
Č
T2-50
230 V
400 V
AL-21AN
AL-21AN 230 V
400 V
0.75 kW2800 min.
Č
Č + SZ
Č
T2-50
230 V
400 V
AL-21ANF
AL-21ANF Ano 230 V
400 V
0.75 kW2800 min.
Č
Č + SZ
Č
T2-50
230 V
400 V
AL-21.5N
AL-21.5N 230 V
400 V
1.1 kW2800 min.
Č
Č + SZ
Č
T2-50
230 V
400 V
AL-21.5NF
AL-21.5NF Ano 230 V
400 V
1.1 kW2800 min.
Č
Č + SZ
Č
T2-50
230 V
400 V
AL-22N
AL-22N 400 V1.5 kW2820 min.
Č
Č + SZ
Č
T-50E-E5
400 V
AL-22NF
AL-22NF Ano 400 V1.5 kW2820 min.
Č
Č + SZ
Č
T-50E-E5
400 V

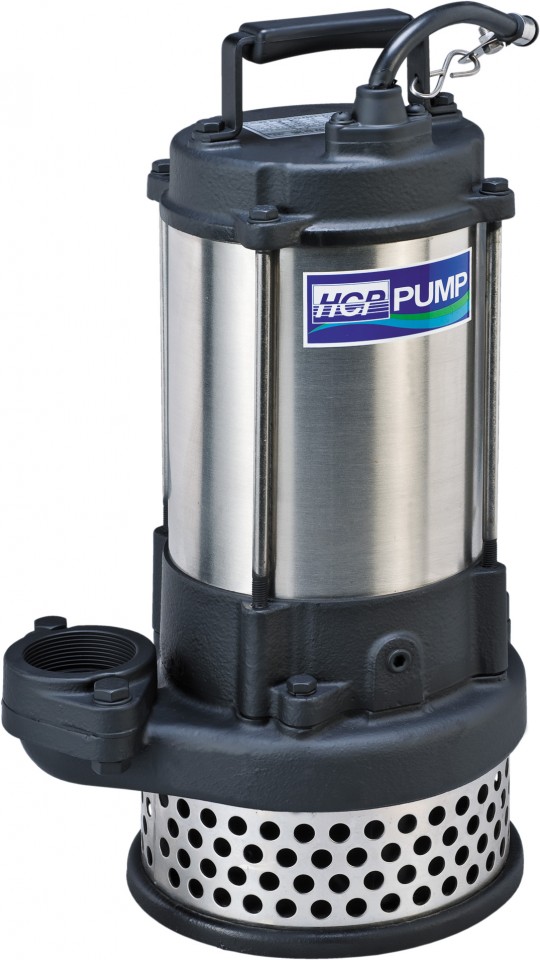

AL-23AN
AL-23AN 400 V2.2 kW2850 min.
Č
Č + SZ
Č
T-50E-E5
400 V

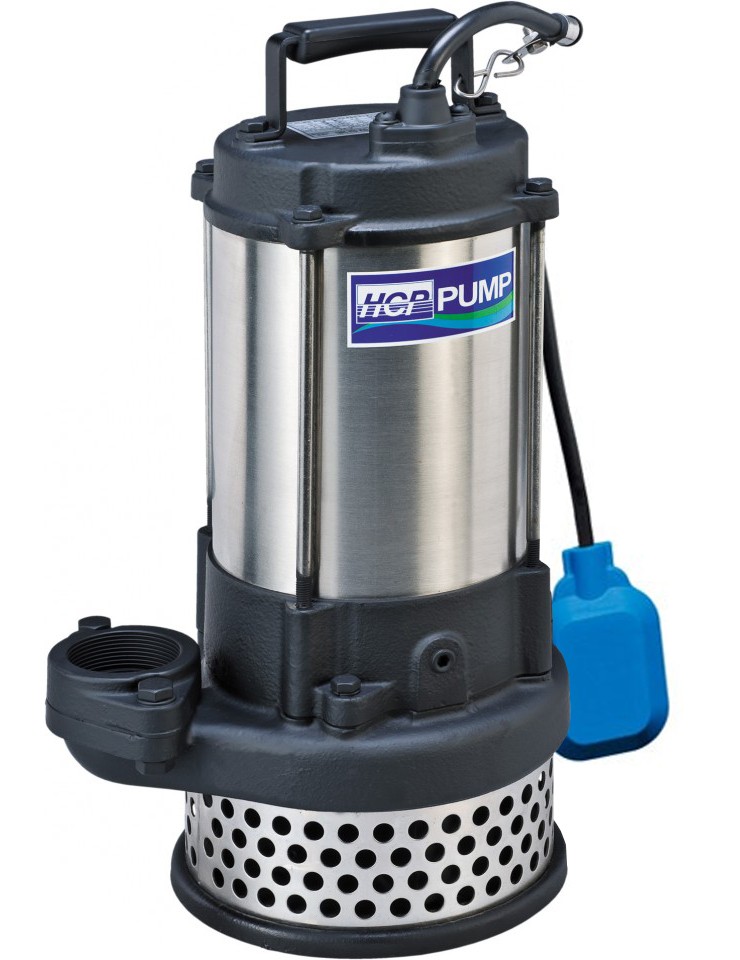

AL-23ANF
AL-23ANF Ano 400 V2.2 kW2850 min.
Č
Č + SZ
Č
T-50E-E5
400 V(F)

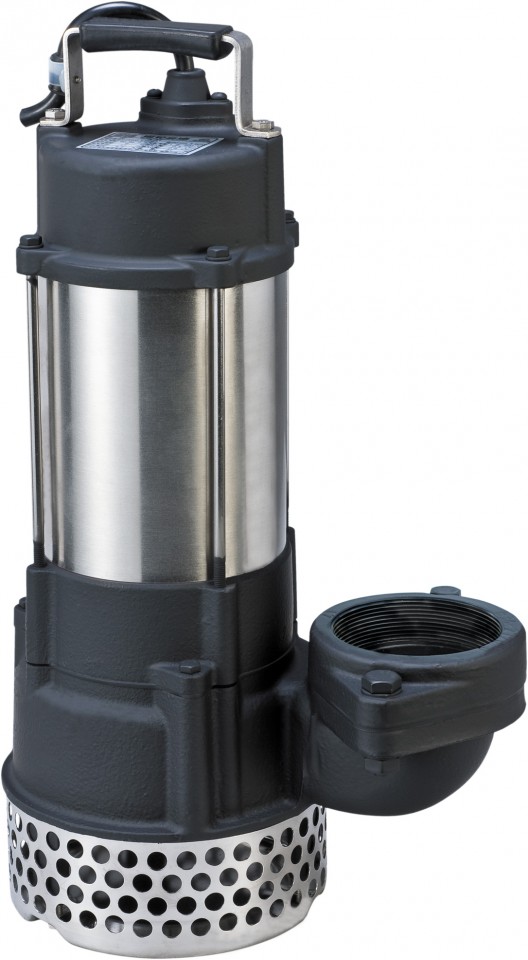

AL-31N
AL-31N 230 V
400 V
0.75 kW2850 min.
Č
Č
230 V
400 V

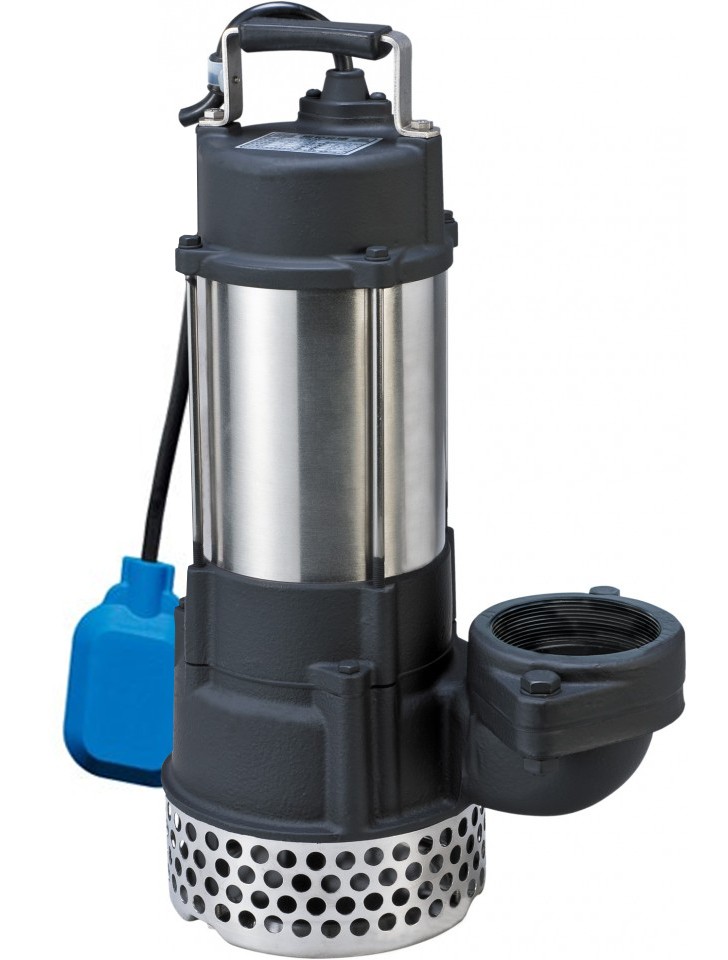

AL-31NF
AL-31NF Ano 230 V
400 V
0.75 kW2850 min.
Č
Č
230 V
400 V

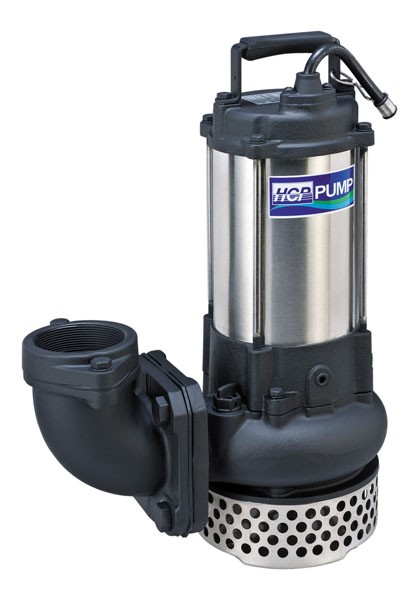

AL-32AN
AL-32AN 400 V1.5 kW2820 min.
Č
Č + SZ
Č
T2-80
400 V

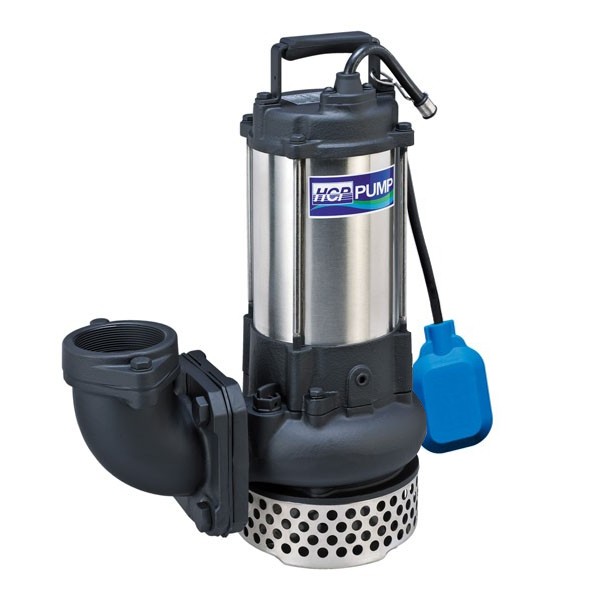

AL-32ANF
AL-32ANF Ano 400 V1.5 kW2820 min.
Č
Č + SZ
Č
T2-80
400 V

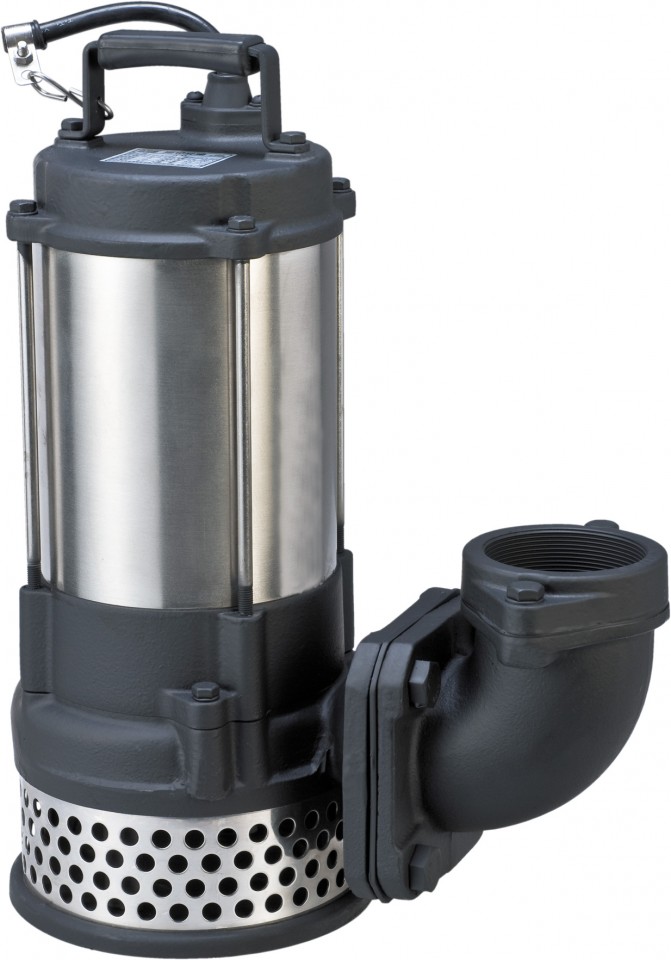

AL-33AN
AL-33AN 400 V2.2 kW2840 min.
Č
Č + SZ
Č
T2-80
400 V

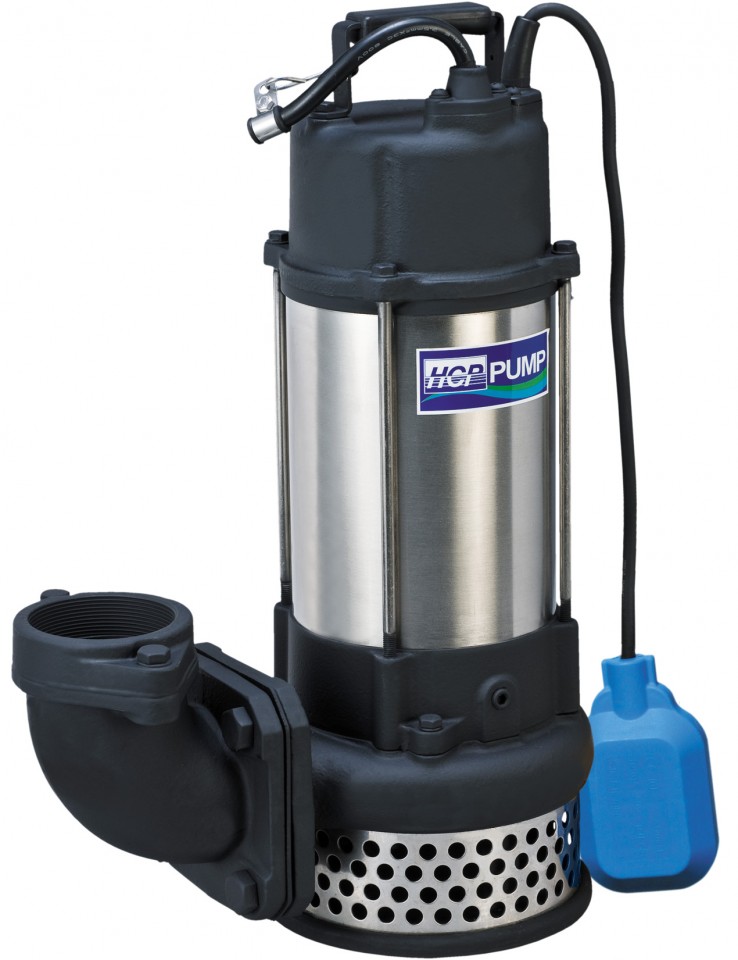

AL-33ANF
AL-33ANF Ano 400 V2.2 kW2840 min.
Č
Č + SZ
Č
T2-80
400 V

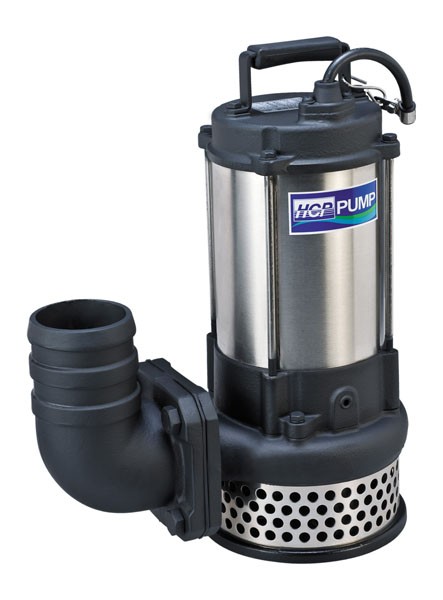

AL-43AN
AL-43AN 400 V2.2 kW2840 min.
Č
Č + SZ
Č
400 V

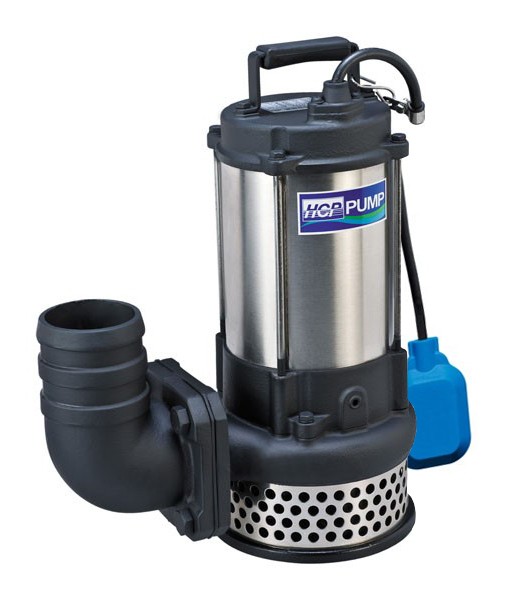

AL-43ANF
AL-43ANF Ano 400 V2.2 kW2840 min.
Č
Č + SZ
Č
400 V

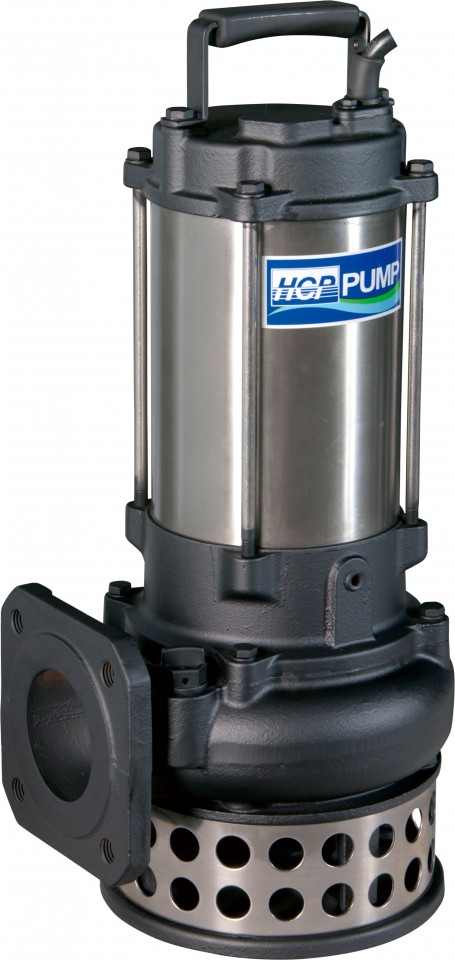

AL-35N
AL-35N 400 V3.7 kW2830 min.
Č
Č + SZ
Č
400 V
Graf vybraných čerpadel

Č - čerpadlo, Č + SZ - čerpadlo se spouštěcím zařízením
