TPH - KSIC - ATS s frekvenčním měničem - jedno čerpadlo

Popis a Konstrukce

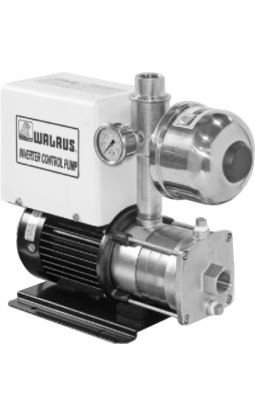

Automatická tlaková stanice (ATS) se skládá z korozivzdorného horizontálního monoblokového vícestupňového odstředivého čerpadla, tlakové nádoby a elektronické řídící jednotky s frekvenčním měničem. Elektronická část vyhodnocuje okamžitý tlak v systému a nastavuje otáčky motoru tak, aby se tlak udržoval na požadované a nastavené hodnotě.

Konstrukce zaručuje dlouhou životnost a bezporuchový provoz.

Čerpadla nasají vodu z hloubky až 6 m (dle typu a při jmenovitém průtoku), pokud jsou vybavena sacím košem se zpětnou klapkou a sací potrubí je zaplněno vodou a dokonale utěsněno. Čerpadla ATS nejsou samonasávací.

Čerpadla ATS jsou chráněna proti poškození způsobeném chodem „na sucho“. Jakmile čerpadlo nedosáhne nastaveného tlaku do 2 minut, automaticky se zastaví. Po 10 minutách se znovu pokusí nastartovat. Toto se opakuje dokud není tato funkce deaktivována.

U ATS se dvěma čerpadly při malé spotřebě funguje pouze jedna jednotka do té doby, než vzroste spotřeba vody natolik, aby se spustila druhá jednotka. Střídání se děje v nastavitelném nastavitelném intervalu (0 až 24 hodin).

Nejčastější chyby při montáži

Pro správnou funkci automatického spouštění je nutné zajistit 100% těsnost sacího potrubí a zabránit nasání jakýchkoliv bublin např. z akumulační nádrže. Proto se nedoporučuje osazovat sací potrubí vypouštěcím ventilem. Tyto chyby při montáži jsou nejčastější příčinou špatného chodu ATS a můžou vést i k havárii.

Rozsah dodávky

  • čerpadlo, frekvenční měnič a základová deska
  • tlakový spínač, zpětná klapka, tlaková nádoba a manometr
  • u provedení se dvěma čerpadly výtlačné potrubí

Výhody pro uživatele

  • ochrana proti běhu na prázdno
  • jednoduchá instalace a ovládání
  • tichý provoz
  • korozivzdorné provedení
  • prostorová nenáročnost – bez potřeby samostatné tlakové nádoby
  • rychlé řešení dodávky vody

+

Použití

Automatické tlakové stanice (ATS) TPH-SIC s jsou určeny pro čerpání, případně zvyšování tlaku v systémech čerpání čisté vody, případně jiných neagresivních a nevýbušných kapalin bez obsahu pevných částic.

ATS TPH-SIC jsou primárně určeny pro zásobování pitnou či užitkovou vodou v obytných a rodinných domech, hotelích, supermarketech, zařízeních na úpravu vody reverzní osmózou, v technologiích potravinářského a jiného průmyslu, lázních a rekreačních objektech, závlahách sportovních a zahradních ploch a všude tam, kde je nežádoucí kolísání tlaku v potrubí a naopak velmi výhodné nastavení stálého konstantního tlaku při různém odebíraném množství.

Dotaz / Poptávka

Dopravní výška H [m]
Množství Q [m3/hod]
Označení Nabídkový list ACAD 2000
TPH 2T 4KSIC
Výkres
TPH 2T 5KSIC
Výkres
TPH 2T 6KSIC
Výkres
TPH 4T 2KSICV
Výkres
TPH 4T 3KSICV
Výkres
TPH 4T 4KSICV
Výkres
TPH 2T 4KSICV
Výkres
TPH 4T 5KSICV
Výkres
TPH 4T 6KSIC
Výkres
TPH 4T 6KSICV
Výkres
TPH 8T 2KSIC
Výkres
TPH 8T 3KSIC
Výkres
TPH 8T 4KSIC
Výkres
TPH 8T 5KSIC
Výkres
TPH 12T 2KSIC
Výkres
TPH 12T 3KSIC
Výkres
TPH 12T 4KSIC
Výkres
TPH 25T 2KSIC
Výkres
TPH 25T 3KSIC
Výkres
TPH 25T 4KSIC
Výkres
TPH 25T 5KSIC
Výkres
TPH 25T 6KSIC
Výkres
TPH 50T 2.5KSIC
Výkres
TPH 50T 4KSIC
Výkres
TPH 50T 5KSIC
Výkres
Graf vybraných čerpadel
