AS - Ponorná čerpadla s chlazeným pláštěm pro vodu s abrazivními částicemi

Popis a Konstrukce

Kompaktní ponorná čerpadla s chlazeným pláštěm pro čerpání kapalin, obsahujících abrazivní částice (písek apod.)

Oběžná kola čerpadel jsou vyrobena ze slitiny s vysokým obsahem chromu (HCR), tepelně zpracována a zpevněna. Vynikají vysokou odolností proti otěru. Plášť čerpadla a motoru, sací síto, hřídel a veškerý spojovací materiál je z nerez oceli. Sací víko je vyrobeno z perlitické litiny a kaleno na 50HRC. Ostatní části jsou vyrobeny ze šedé litiny. Čerpadla jsou vybavena dvojitými mechanickými ucpávkami SiC/SiC, mazanými stálou olejovou náplní. Jako doplňková ochrana mechanické ucpávky proti nečistotám slouží přídavné gufero.

Elektromotor v suchém provedení je vybaven doplňkovou tepelnou ochranou (bimetalem).

Elektromotor čerpadla je obtékán čerpanou kapalinou a proto je čerpadlo vhodné pro čerpání rozlehlých nádrží s nízkou úrovní hladiny.

Tato čerpadla se v Evropě prodávají i pod značkou Speroni AS, ASM.


Oběžná kola kola:

H – otevřené oběžné kolo ( H – high ) pro velké dopravní výšky
N – zavřené oběžné kolo s dobrou odolností proti ucpávání (N – normal) pro běžné použití
L – zavřené oběžné kolo (L – large) pro velké průtoky

+

Kalová čerpadla a jejich použití

  • čerpání vody znečištěné obsahem písku a bahna do 10%
  • doly, rudný průmysl, kanály a nádrže s usazeninami pevných látek
  • stavebnictví – zakládání staveb, ražba tunelů, výkopové práce
  • hustota čerpaných odpadních vod do 1100 kg/m3
  • teplota čerpaných odpadních vod do 40°C
Provozovatel
Umístění
Typy
Poznámka
Foto
BEST a.s. Polerady Výroba betonové dlažby – čerpání vody do výroby 2x AS 33, 1x AS 35
ČEZ a.s. JE Dukovany čerpání jímek 2x AS35
ČOV Tachov ČOV 2x AS35 400V
DIAMO s.p. závod GEAM Stráž pod Ralskem Čerpání odpadních vod 1x AS255
Energetika Třinec a.s. Záchytné jímky, odčerpávání průsakových vod. 3x AL21AF 230V, 2x AS35, 2x AS215
FIRESTA – Fišer, rekonstrukce, stavby a.s. Brno Čerpadla pro zakládání staveb 11x AS 35, 1x BF 05UF
Hasičský záchranný sbor Plzeňského Kraje Územní odbor Klatovy 1 x AS215 230V
Isolit-Bravo s.r.o. Jablonné nad Orlicí   1x AS 35
IVECO a.s. Vysoké Mýto Energetika - teplárna 1x BF21AU 230V, 1x AS-33A
LASSELSBERGER a.s. Rakovník Odpadní vody s kaolínem 1x AS215 400V
Magistrát města Hradec Králové Odbor obrany a krizového řízení Sbor dobrovolných hasičů 4× AS-215 230V
Město Velká Bystřice ČOV intenzifikace SDH 2x AF 15AU2, 1x AS 215
Mondi Business Paper SCP Ružomberok (SK) Čerpací jímky 2× SF-33, 1× SF-21, 2× AS-33A, 1× 1x AF55U4, 50GF23,7
OKD, OKK a.s. Koksovna Šverma Čištění záchytných jímek 2x AG 35, 2x AS215 400V
Philip Morris ČR a.s Kutná Hora ČOV a čerpací šachta dešťových vod 2x 50GF22,2, 2x AS255N
Pivovar ZUBR a.s. Přerov Záchytné jímky odpadních vod 1x AS215 400V
Semperflex Optimit s.r.o. Odry ČOV, Studniční voda, Záchytná jímka 1x AF33P2, 1x AF75E4, 2x SP7513, 2x AS215 400V
Sokolovská uhelná a.s. Kyselé vody, Odpadní vody 1x SS05A, 1x AS35
Synthesia a.s. Průsakové podzemní vody, Záchytné jímky chemikálií 2x AS-255N, 4x SF 21AUF, 1x SF-32P
Teplárna Otrokovice a.s. Odpadní vody 1xAS215, 1xAS35
Teplárna Strakonice a.s. Havarijní čerpadlo 1x AS 33A
U.S.Steel Košice Čerpání odpadních vod 3× AS-33A, 3× BF-21UF 230V, 2× AS-32A, 2× AL-33, 2× AF-37U
Válcovny plechu a.s. Frýdek Místek Odpadní vody s okujemi 2x AS33A
VCES a.s. odš. závod Olomouc Čerpání vody na stavbách 2× AS-35A
Vodovody a kanalizace Mladá Boleslav a.s. Snižování hladiny spodních vod u Jizery při výstavbě ČOV 2x AS275N
Wansida Int. s.r.o. Praha Drtírna PET lahví Třebestovice 1x AG 33 Voda a vločky drceného plastuu.
Zpracovna ryb Šišma s.r.o. Odpadní vody z výroby 1x 32GF21,5, 1x AS35
Dopravní výška H [m]
Množství Q [m3/hod]
Výkon kW
Označení Napětí Výkon Otáčky Nabídkový list ACAD Náhradní díly

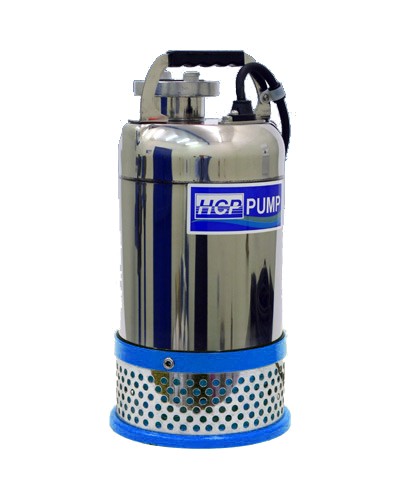

50ASH21.1
50ASH21.1 230 V
400 V
1.1 kW2840 min.
Č
230 V
400 V
50ASH21.5
50ASH21.5 400 V1.5 kW2800 min.
Č
400 V

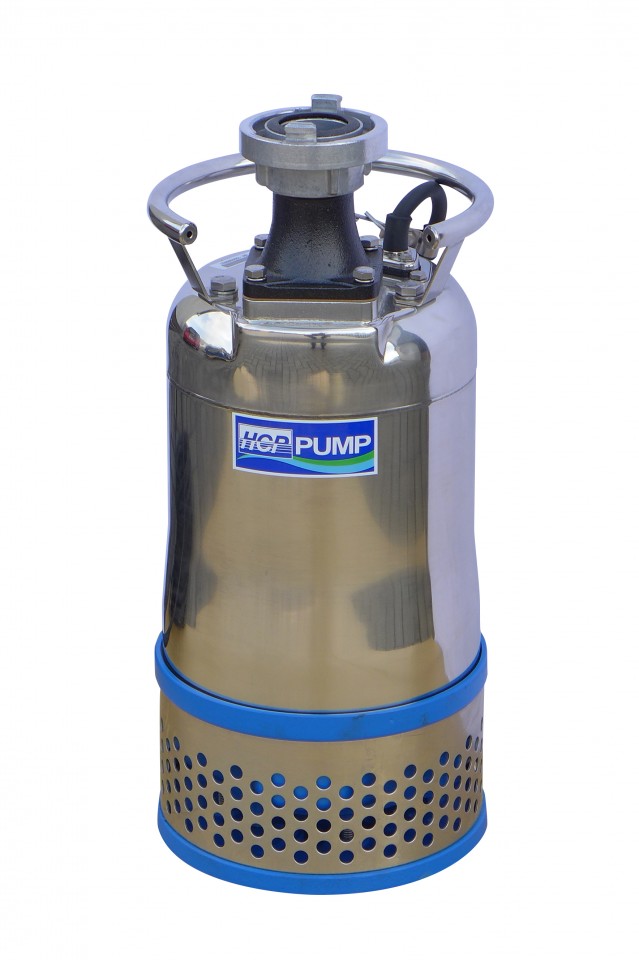

50ASH22.2
50ASH22.2 400 V2.2 kW2820 min.
Č
400 V
80ASN21.5
80ASN21.5 400 V1.5 kW2800 min.
Č
400 V

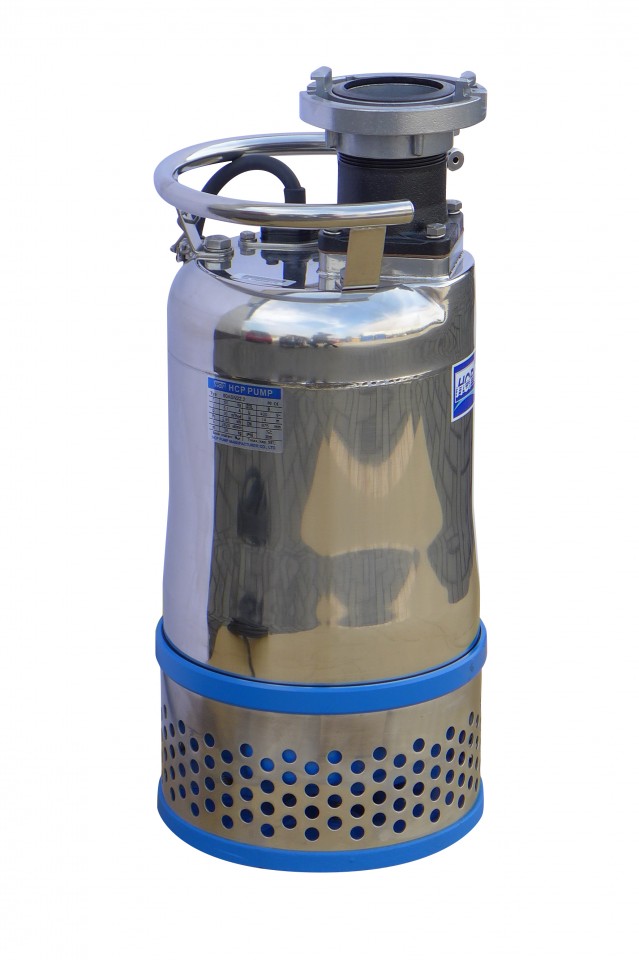

80ASN22.2
80ASN22.2 400 V2.2 kW2820 min.
Č
400 V
80ASN23.7
80ASN23.7 400 V3.7 kW2800 min.
Č
400 V
80ASH25.5
80ASH25.5 400 V5.5 kW2850 min.
Č
400 V
100ASL23.7
100ASL23.7 400 V3.7 kW2800 min.
Č
400 V

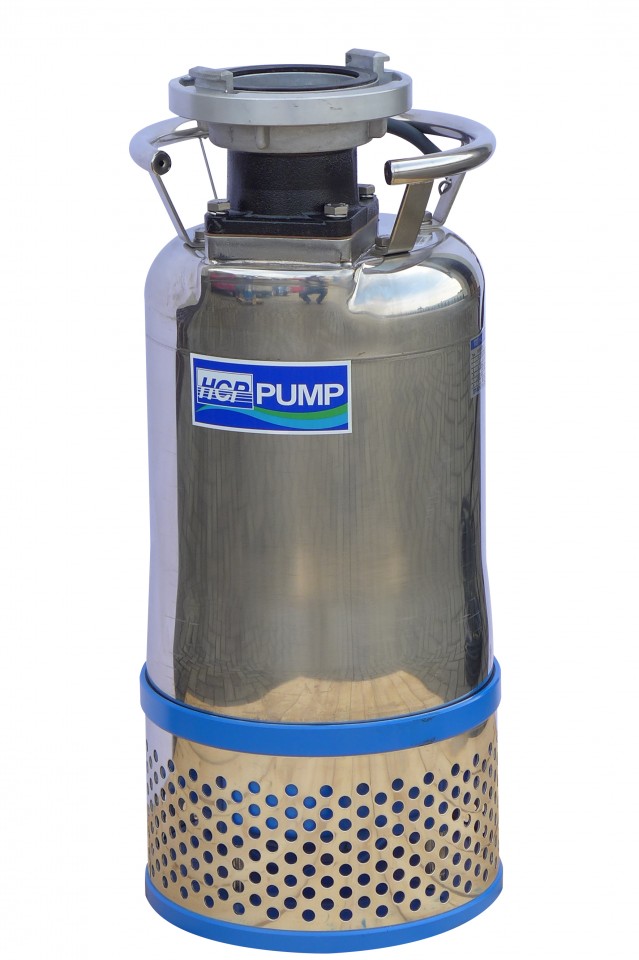

100ASN25.5
100ASN25.5 400 V5.5 kW2850 min.
Č
400 V
100ASN27.5
100ASN27.5 400 V7.5 kW2850 min.
Č
400 V

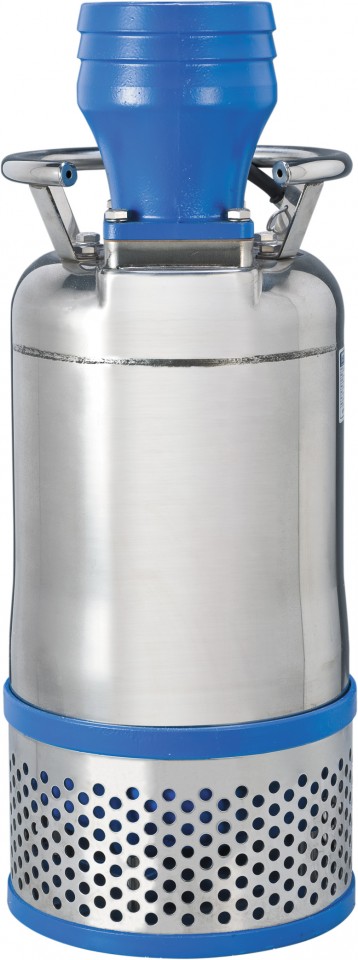

150ASL25.5
150ASL25.5 400 V5.5 kW2850 min.
Č
400 V
150ASL27.5
150ASL27.5 400 V7.5 kW2850 min.
Č
400 V
Graf vybraných čerpadel
