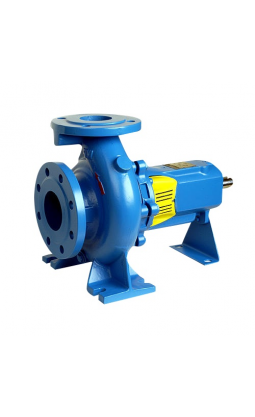

ZLND - Čerpadla Supernova - spirální jednostupňová kozlíková

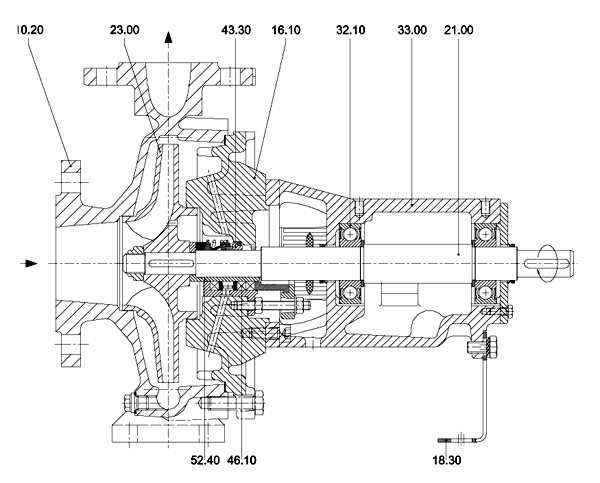

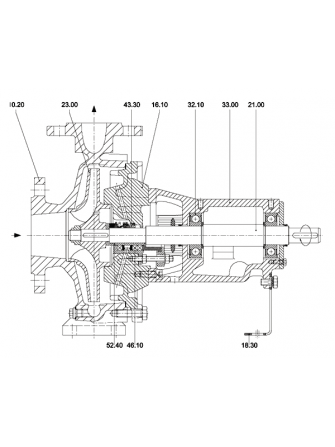

Popis a Konstrukce

Horizontální odstředivá jednostupňová spirální čerpadla na ložiskové konzole s axiálním vstupem a radiálním výstupem, s připojovacími rozměry dle DIN 24255 / EN 733, plus 19 velikostí nad tuto normu. Čerpadla jsou standardně poháněna elektromotorem, se kterým jsou spojena pružnou spojkou RATHI s mezikusem. Tato konstrukce čerpadla umožňuje vyjmutí celé pohonné jednotky z tělesa čerpadla bez odpojení potrubí a motoru. Oběžná kola všech velikostí jsou zavřené konstrukce. Hřídel je uložený v ložiskové konzole ve valivých ložiscích. Ložiska jsou standardně mazaná tukem. Při vyšších teplotách čerpaných médií jsou mazána olejem. K pokrytí 50 velikostí čerpadel této řady stačí pouze 5 velikosti ložiskových těles.



MATERIÁLOVÉ PROVEDENÍ:

0B - šedá litina
0C - šedá litina s bronzovým oběžným kolem
0E - šedá litina s nerezovým oběžným kolem
4B - nerezová Cr-Ni-Mo ocel

Ucpávky

Standardně jsou čerpadla dodávána s jednoduchou mechanickou ucpávkou s materiálovým provedením dle čerpaného média. Do čerpadel se standardně montují ucpávky Burgmann a ucpávkySterling. Na přání zákazníka je možné dodat i speciální mechanické ucpávky nebo ucpávku měkkou-šňůrovou.

+

POUŽITÍ

Spirální čerpadla řady ZLND (dle DIN 24255 / EN 733 a ISO 9908) jsou vhodné pro přepravu čistých a mírně znečištěných kapalin zbavených pevných přimísenin, v nerezovém provedení i pro čerpání agresivních vod a chemikálií. Čerpadla této řady jsou schválená pro instalaci do prostředí s nebezpečím výbuchu (ATEX 100).

Provozovatel
Umístění
Typy
Poznámka
Foto
Adast systéms a.s. Adamov Nafta 1x ZLND
Agro CS a.s. Říhov - Česká Skalice Stáčení tekutých dusíkatých hnojiv 1x ZLND
Agroetanol TTD a.s. Dobrovice chladící voda 1x ZLND
Agroetanol TTD a.s. Dobrovice Kondenzát 4x ZLND
Agrochemický podnik Štětice a.s. Trhový Štěpánov Stáčení tekutých dusíkatých hnojiv 1x ZLND
Agroslužby Žatec a.s. Dusíkaté hnojivo DAM 390 Čerpadlo je poháněno benzínovým motorem KOHLER CS 6 T výkon 6 HP 2x ZLND
ALPER a. s. Prostějov V chladicím okruhu pro indukční ohřev ITO6 4x ZLND
Aqupark Praha Čestlice Voda z praní pískových filtrů 5x ZLND
BCD CZ a.s. Neratovice Skrápěcí voda + 30% oleje 1x ZLND
BCD CZ a.s. Neratovice Technologie odprášení 10 x ZLND
Bekaert Wire (Drótovňa) Hlohovec Čerpací stanice chlazení 13× ZLND
BEZ MOTORY a.s. Hradec Králové Voda na chlazení diesel motorů 6x ZLND
BONEKO a.s. Holič SK Rozpouštědla ( butanol, xylen, butylacetát) 1x ZLND
Brigs & Stratton a.s. Ostrava - Hrabová Čerpací stanice PHM pro malé spalovací motory 2x ZLND
BRUDRA s.r.o. - Sdružení Teplárna Radotín topný olej – mazut, v nevýbušném provedení 1x ZLND
BRUDRA s.r.o. - Sdružení Teplárna Radotín Topný olej – mazut, v nevýbušném provedení 1x ZLND
Cembrit a.s. Závod Šumperk Technologická voda 1x ZLND
Central sticks s.r.o. Libčany Voda 1x ZLND
CEREPA a.s. Červená Řečice Voda z plavení papíru 1x ZLND
Cukrovary a lihovary TTD a.s. Dobrovice Benzín, nafta, petrolej - nevýbušné provedení 3x ZLND
Cukrovary a lihovary TTD a.s.České Meziříčí   2x ZLND
ČEPRO a.s. - Terminál Cerekvice nad Bystřicí Stáčení a výdej biopaliv 4x ZLND
České dráhy a.s. Depo kolejových vozidel Olomouc stáčení nafty 2x ZLND
ČEZ a.s. Elektrárna Dětmarovice Surová procesní voda 2x ZLND
ČEZ a.s. Elektrárna Ledvice CHÚV – demivoda 2× ZLND
ČEZ a.s. Elektrárna Poříčí – Trutnov CHÚV 5× ZLND
ČEZ a.s. JE Dukovany Optimalizace CHÚV – zpracování kalového kondenzátu 4x ZLND
ČEZ a.s. JE Temelín 26% NaCl 2x ZLND
ČEZ a.s. JE Temelín Roztok vody a 26% NaCl 2x ZLND
ČS Luto gas v.o.s. Bohumín Stáčení PHM (benzín, nafta) 2× ZLND
Dalkia ČR a.s. Divize Přerov CHÚV 12× ZLND
Danisco Czech Republic a.s. Smiřice Voda z chladících věží 1x ZLND
Danisco Czech Republik a.s. Smiřice Provozní voda 4x ZLND
DDL – dřevozpracující družstvo Stáčení PHM (benzín, nafta) 1× ZLND
DEZA a.s. Valašské Meziříčí   2× ZLND
DFI EUROPE s.r.o. Hostivice Chlazení v lisovně plastů 4x ZLND
Diamo s.p. Horní Slavkov Čerpací stanice 1x ZLND
Diamo s.p. Stráž pod Ralskem 20% čpavková voda 1x ZLND
Diamo s.p. Stráž pod Ralskem Čerpací stanice 4× ZLND
Diamo s.p. Stráž pod Ralskem Čerpání chladící vody 1x ZLND
Diamo s.p. Stráž pod Ralskem Stáčení a čerpání louhu 3x ZLND
Diamo s.p. Stráž pod Ralskem Suspence neutralizovány vápenným mlékem 6x ZLND
Diamo s.p. Stráž pod Ralskem závod GEAM brýdový kondenzát 1x ZLND
Diamo s.p. Stráž pod Ralskem závod TÚU Plnění kalolisu 7x ZLND
Drinks Union a.s. Ústí nad Labem Pivovar Krásné Březno – 48% louh sodný 1x ZLND
Drinks Union a.s. Ústí nad Labem Pivovar Krásné Březno – voda na chlazení 6x ZLND
Drinks Union a.s. Ústí nad Labem Pivovar Kutná Hora regenerace louh sodný 5% 1x ZLND
Dřevozpracující družstvo Lukavec Nafta – stáčecí čerpadlo 1x ZLND
Energetika Chropyně a.s. CHÚV 4× ZLND
ESAB Vamberk s.r.o. Směs minerálních solí a boraxu ve vodě 2× ZLND
ESAB Vamberk s.r.o. Vicafil TS450 – směs min.solí a boraxu ve vodě 2 x ZLND
Evraz Vítkovice Steel Ostrava a.s. Válcovna 3,5 kvatro 4x ZLND
EXPLOSIA a.s. Pardubice Dostavba čerpacích stanic agresivních odpadních vod 2x ZLND
Groz-Beckert Czech, s.r.o. Lužice u Hodonína Chladící voda 3x ZLND
Habrinol Děčín s.r.o. Technologická voda 2x ZLND
Habrinol Děčín s.r.o. Boletice chladící voda, výroba glykolu, provedení EExeII 4x ZLND
Holcim (Česko) a.s. Betonárka Benešov u Prahy Čerpání vody do váhy pro betonové směsy 1x ZLND
Huhtamaki a.s. Okříšky Hlavní přívod říční vody do technologie 5x ZLND
HUHTAMAKI CZ a.s. Přibyslavice Okříšky Voda s obsahem 0,04 % vlákna celulózy, dřevoviny, plnidla 3x ZLND
HUHTAMAKI CZ a.s. Přibyslavice Okříšky Vodní hospodářství – voda do vývěv 4× ZLND
CHEMES Humenné a.s. Provozní voda 2x ZLND
Chemotex a.s. Boletice Užitková voda – Ex provedení 2× ZLND
Ispat Nová huť a.s. Válcovna za studena 2× ZLND
IVAX Pharmaceuticals s.r.o. Opava 38% roztok ethylenglykolu ve vodě 4x ZLND
IVAX Pharmaceuticals s.r.o. Opava Čerpací stanice – řízená fr. měničem 1× ZLND
IVAX Pharmaceuticals s.r.o.  Opava 38% roztok ethylenglykolu ve vodě 4x ZLND
IVECO a.s. Vysoké Mýto voda 1x ZLND
Josef Filák – mastná výroba Horní Lideč Slaný roztok na flotaci 1x ZLND
Justiční palác v Brně Stáčení nafty 2x ZLND
Kaučuk a.s. Kralupy Vodárna 2× ZLND
KHOMS Libye Odsolovaní stanice jako součást elektrárny 6x ZLND
Kobit s.r.o. Jičín Splachovací nástavba případně cisterna na nákladním autě 30x ZLND
Kovárna "VIVA" Zlín, spol. s r.o. Chladící voda 2x ZLND
Kovohutě holding DT a.s. Divize Čelákovice Úpravna vody a mechanická čistírna 5x ZLND
Kovošrot Praha a.s. Praha 10 Chladící voda 3x ZLND
Krajský úřad Libereckého kraje Zvyšovací čerpadlo požární vody v administrativní budově 2x ZLND
KSK BONO s.r.o. Heřmanice nad Labem provozní voda 1x ZLND
Kuzďas spol. s r.o. Kolín Stáčení LTO 1x ZLND
Lonza Biotec Kouřil Horká voda 1x ZLND
Lonza Bootec s.r.o. Kouřim Horká voda 100°C 1x ZLND
Lovochemie a.s. Lovosice Čerpací stanice 5× ZLND
Lučební závody Draslovka a.s. Kolín Kapalná hnojiva – síran amonný 2x ZLND
Malý zimní stadion - Praha Výstaviště Holešovice Hlavní chladící čerpadla ( 40% ethylenglykol) 2× ZLND
Měď Povrly a.s. Průmyslová filtrovaná voda na čerpací stanici chladicího okruhu 6x ZLND
Měšťanský pivovar Havlíčkův Brod a.s. - Rebel Studená voda 1x ZLND
METAL PROGRES Strakonice, spol. s r.o. teplá voda do chladících věží 1x ZLND
MKMS Zvolen s.r.o. Stáčení pohonných hmot 3x ZLND
Mondi Business Paper SCP Ružomberok Vodní hospodářství 2× ZLND
Moravské naftové doly a.s Hodonín Dietylenglykol + voda, napájení kotle zásobník plynu Dolní Bojanovice 1x ZLND
Moravské Teplárny a.s. Zlín CHÚV 5× ZLND
Motor Jikov Slévárna litiny a.s. - České Budějovice Voda s odlučovačů prachu 2× ZLND
Nestlé Česko s.r.o. – závod ZORA, Olomouc Chladící voda 2x ZLND
NEUSIEDLER SCP a.s. Ružomberok Čistírna odpadních vod 3× ZLND
Nexis Fibers a.s. Humenné (Chemlon) (Sk) Chladící voda 2x ZLND
Nová huť Válcovna za studena s.r.o. Ostrava Válcovací emulze 3× ZLND
Nová huť Válcovna za studena s.r.o. Ostrava Válcovna za studena – chlazení 6x ZLND
OEZ s.r.o. Letohrad Galvanovna – kondenzát až 120°C, 5% NaOH 2× ZLND
OKD a.s. Důl ČSM Stonava Technologická voda, úprava uhlí, linka B 1x ZLND
Outokumpu, Ltd. Sheffield, Anglie. Chladící okruh mořírny 1x ZLND
Papírny Vltavský mlýn a.s. Loučovice Voda 1x ZLND
Papírny Vltavský mlýn a.s. Závod Loučovice voda 1x ZLND
Paroplynová elektrárna 210 MW Muridke Pakistán Čerpadla pro CHÚV 23x ZLND
Plzeňská energetika a.s. Plzeň Voda 115°C 2x ZLND
Plzeňská teplárenská a.s. Plzeň CHÚV + čerpací stanice pitné vody 8× ZLND
PPS Group a.s. Detva, Slovensko Technologická voda 1x ZLND
Precheza a.s. Přerov kyselý filtrát /H2SO4 do 1 %/ s příměsí pigm. TiO2 2× ZLND
Precheza a.s. Přerov Parní kondenzát 1× ZLND
Precheza a.s. Přerov Slabě kyselá voda (H2SO4) 1× ZLND
Precheza a.s. Přerov Vodní roztok trimetylpropanolu 2× ZLND
Precheza a.s.Přerov Demivoda 2x ZLND
Precheza a.s.Přerov Louh sodný, voda, málo zasolený filtrát s obs. solí 0,1-1,0 g/l 7× ZLND
Precheza a.s.Přerov Vymývací voda se zbytky retengentů 8x ZLND
QUELLE Březhrad – zásilkový obchodní dům Požární voda 2x ZLND
Rodinný pivovar Bernard a.s. Humpolec Etylenglykol - chlazení 2x ZLND
RUBENA a.s. Náchod Chladící voda lisů 2x ZLND
Setuza a.s. Olomouc Rostlinný olej s příměsí hexanu 1x ZLND
Setuza a.s. závod Olomouc Řepkový olej 1x ZLND
Spolana a.s. Neratovice Demineralizovaná voda 3x ZLND
Spolana a.s. Neratovice Louh sodný, pračka spalin dioxinů 3x ZLND
Spolek pro chemickou a hutní výrobu a.s. Kombinovaný způsob výroby Epichlorhydrinu 4x ZLND
Spolek pro chemickou a hutní výrobu a.s. Tetraper – Hlavní chladící čerpadla 3x ZLND
Spolek pro chemickou a hutní výrobu a.s. Ztužování louhu draselného 1x ZLND
SPS-VKP s.r.o. (dříve Strojírna Potůček s.r.o.) Slatiňany Splachovací nástavba případně cisterna na nákladním autě 20× ZLND/rok
Statek Kalec Zihle u Kralovic Dusíkaté hnojivo DAM 390, pohon benzínovým motorem Kohler 4,5kW 1x ZLND
Strojírna Poldi a.s. Kladno Voda a chladící emulze 1x ZLND
Strojírny Poldi a.s. voda 1x ZLND
Strojírny Poldi a.s. Kladno Chladící voda 1x ZLND
STZ a.s. Olomouc Rostlinný olej s příměsí hexanu 1x ZLND
Synthos a.s. Kralupy nad Vltavou Alkalická solanka NaCl s příměsí louhu NaOH 1x ZLND
Technické služby Opava Míchání a čerpání solanky na postřik silnic 1x ZLND
Technistone a.s. Hradec Králové Voda s prachem, čerpadla upravena antiabrasivním nátěrem 8x ZLND
Teplárna Otrokovice a.s. Voda na CHÚV 7x ZLND, 5xF
Tereos TTD a.s. Cukrovar České Meziříčí Cukerný roztok 1x ZLND
Teva Czech Industries s.r.o. Opava Čerpadla chlazení 2x ZLND
TIPAFROST a.s. Třebíč Solanka typu R – chlazení nanuků 1x ZLND
U. S. Steel Košice, s.r.o. Košice Koksovna - chemie, slévárna, vysoké pece 32× ZLND
United energy a.s. – Most Komořany CHÚV 6× ZLND
Vaspo Vamberk s.r.o. Vodní roztok Sale tri 100 1x ZLND
Vítkovice mechanika s.r.o. Voda pro chladicí okruhy 3x ZLND
VIZ Jekaťerinburg Postřiková oplachová voda 4,5g/l H2SO4, hutní provoz, kartáčování pásu plechu po moření v H2SO4 4x ZLND
Zakládání staveb a.s. Praha Injektáž horninového prostředí v prostoru Stromovky budoucí ražby tunelu Blanka 2x ZLND
Zemědělské družstvo Sedlejov DAM 390 – dusičnan amonný 1x ZLND
Zimní stadion Česká Lípa Hlavní chladící čerpadla (NGL – neglikolová látka na bázi mravenčanu a octanu) – 25°C 2x ZLND
Zimní stadion Česká Třebová Hlavní chladící čerpadla (Pekasol 2000) 2× ZLND
Zimní stadion Choceň Hlavní chladící čerpadla (solanka -25°C) 2× ZLND
Zimní stadion Chotěboř Hlavní chladící čerpadla (solanka -25°C) 2x ZLND
Zimní stadion L. Čajky Zlín Hlavní čerpadla plochy – 40%ethylenglykol 2x ZLND
Zimní stadion Třemošná Hlavní chladící čerpadla (solanka -25°C) 2× ZLND
Zlíntherm s.r.o. Zlín Horká voda 4x ZLND
ŽDB a.s. Bohumín Chlazení elektrické tavící pece 4× ZLND
