HCP - Čerpací jímky

Popis a Konstrukce

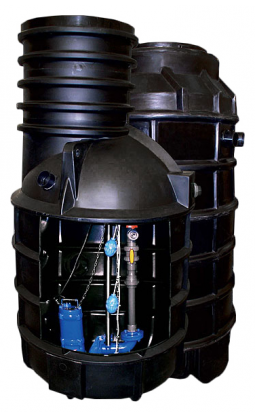

Čerpací jímky HCP (dle ČSN EN 476) jsou absolutně vodotěsné, plně vybavené malé čerpací stanice určené pro čerpání splaškových odpadních vod a kalů. V případě vybavení nerezovými čerpadly (ČSN 422942) i agresivních odpadních vod a kalů (pH 2-14). Tyto jímky se používají zejména tam, kde není možné gravitační připojení na veřejnou kanalizační síť.



Čerpací jímky HCP umožňují svádění odpadních, popř. drenážních vod z odlehlých míst jako jsou např.:

  • samostatně stojící obytné budovy a sídlištní celky
  • průmyslové a chemické provozovny
  • rekreační střediska
  • a všechna místa, v nichž přítok na stanice nepřesáhne 18 l/s u jednoho čerpadla ( 80AFP22.2A) a 14 l/s u dvou čerpadel (50AFU21.5 - WD).

MATERIÁLOVÉ PROVEDENÍ:

Polyethylén PEHD

VLASTNOSTI A VÝHODY PRO UŽIVATELE:

  • jednoduchá konstrukce, nízká hmotnost – snadná přeprava a montáž
  • kompletní vybavení – nejsou nutné žádné dodatečné úpravy
  • samonosná konstrukce – není nutné jímky obetonovat (s vyjímkou nízké hladiny spodních vod)
  • osvědčená čerpadla HCP, včetně čerpadel s řezákem – velký výběr typů, servis po celé ČR
  • polyetylén PEHD – záruka mimořádné chemické a mechanické odolnosti a tudíž dlouhé životnosti
  • standardní výška 2,0 m (1,5 m akumulační část, 0,5 m vstupní hrdlo)

UMÍSTĚNÍ ČERPACÍ JÍMKY:

Čerpací jímky HCP jsou standardně dodávány s plastovým pochozím poklopem ( 200kg) při umístění v zahradě či travnatém pásu. Umístění do komunikace a instalace pojízdného poklopu je dodávkou stavby. V tomto případě je třeba zhotovit pod poklop třídy D roznášecí desku při umístění jímky do komunikace pro chodce a do silnice pro motorová vozidla. V tomto případě je třeba zhotovit pod poklop třídy D roznášecí desku dle projektu nebo dle montážních předpisů pro jímku. Čerpací jímky HCP mají standardní výšku 2 m. Na přání lze jímku vybavit prodloužením vstupního hrdla návarkem vysokým 0,25 m, max. však do celkové výšky jímky 2,5 m.

USPOŘÁDÁNÍ ČERPACÍ JÍMKY :

Čerpací jímky HCP se dodávají v následujících variantách:
A

Jímka osazené jedním čerpadlem s integrovaným plovákem (na přání je možné tuto jímku vybavit i havarijním plovákem)

B

Jímka s 1 čerpadlem vybavená 3 plováky (2 plováky řídící + 1 havarijní) nebo jímka se 2 čerpadly 4 plováky (3 plováky řídící + 1 havarijní).Jímky B lze na přání dodat s ovládacím rozvaděčem.



+

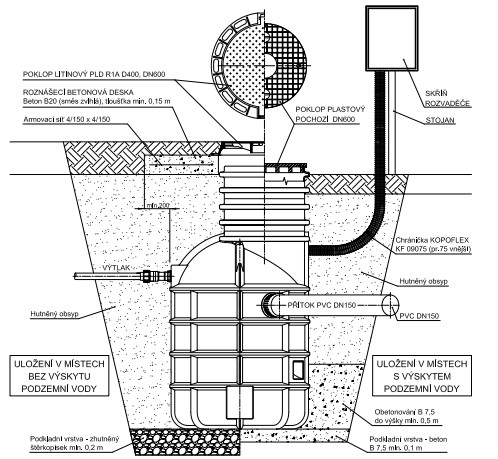

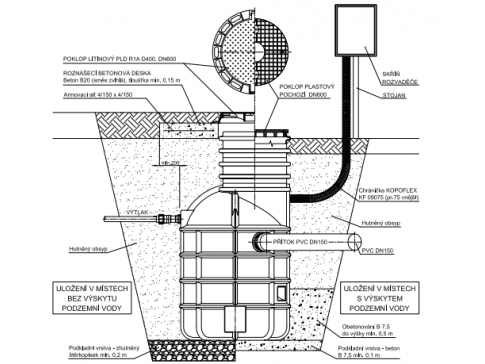

Schémata pro montáž jímky HCP do země

Schémata pro montáž jímky HCP do země

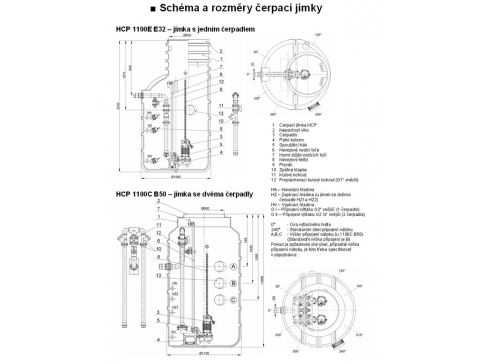

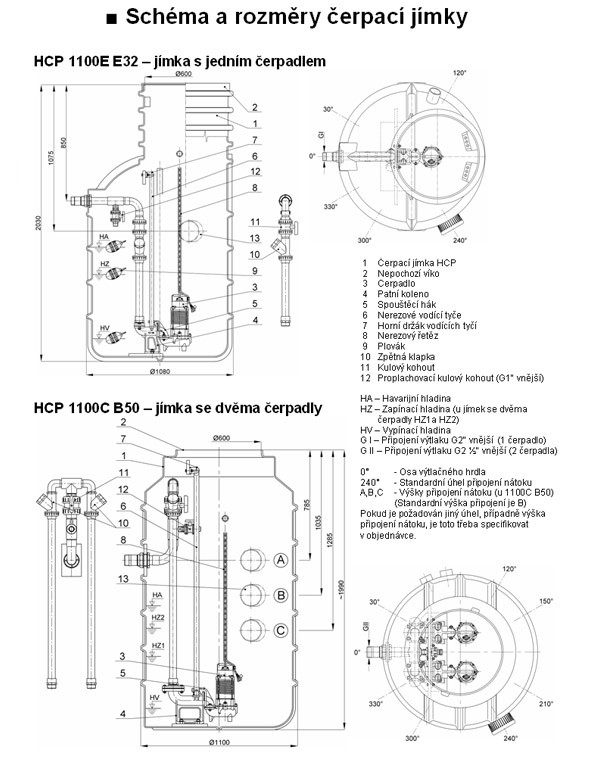

Schéma a rozměry čerpací jímky - s čerpadly DN 50

Schéma a rozměry čerpací jímky - s čerpadly DN 50

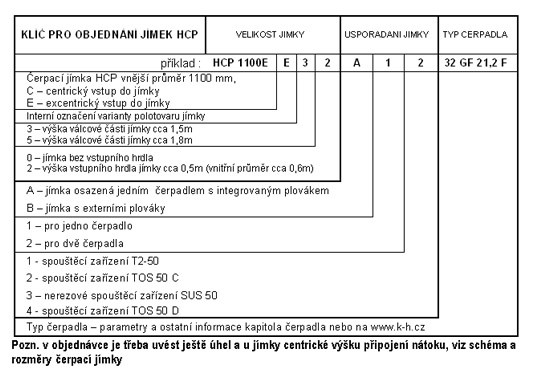

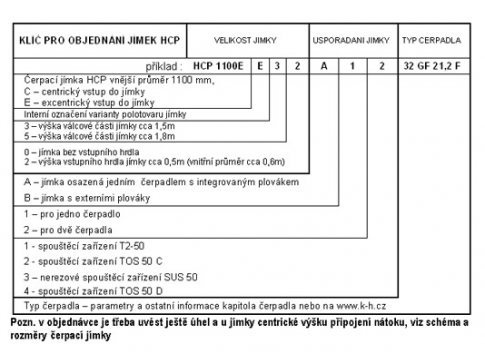

Klíč pro objednání jímek HCP

Klíč pro objednání jímek HCP

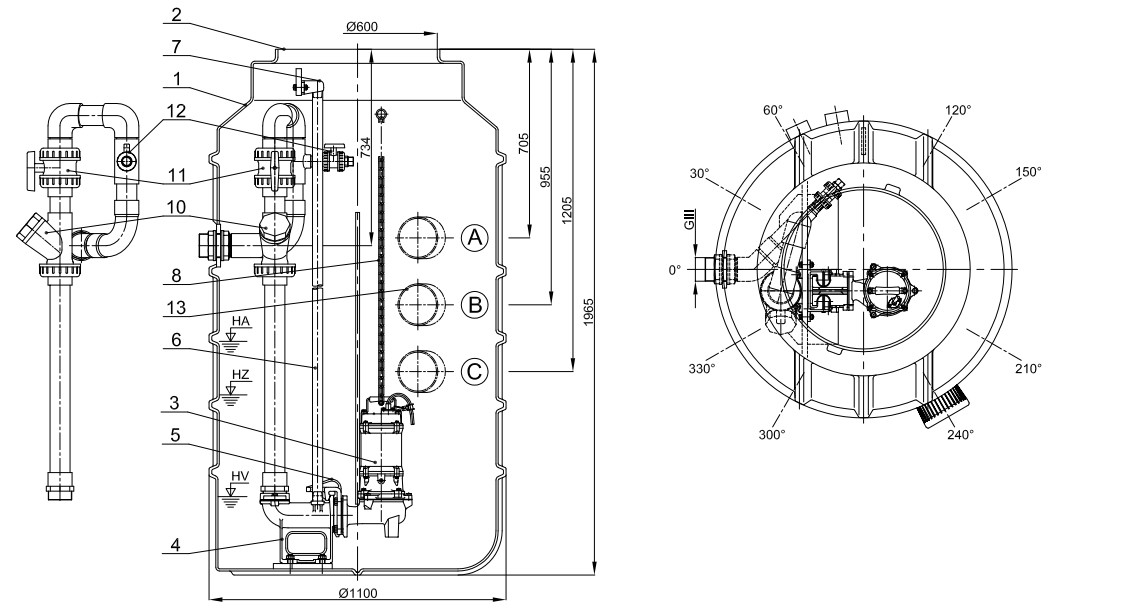

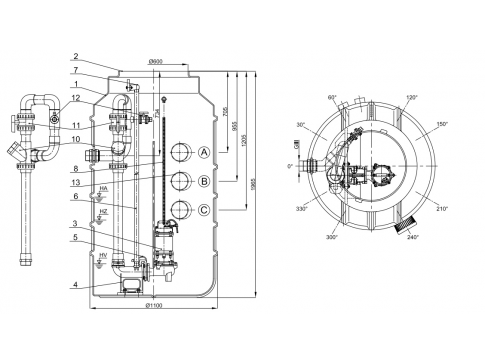

HCP 1100C B50 – jímka s jedním čerpadlem DN 80

HCP 1100C B50 – jímka s jedním čerpadlem DN 80

Provozovatel
Umístění
Typy
Poznámka
Foto
Fotbalový stadion, TJ Spartak Valtýřov Valtýřov HCP1100E E32 A11 BF-05AUF 230V
GASSTAS s.r.o. Lázně Bělohrad HCP1100E E32 A12 32GF21.0F 230V
HEMA Dobruška Dobruška HCP1100E E32 B12 32GF21,0F 230V
Marie Tomanová Mikulov HCP1100E E32 A12 32GF21,2F 230V
Město Studénka Ulice Na Trávníkách, Družstvevní, U rybníčku HCP1100E E32 B12 27 x 32GF21.0 400V
Nová průmyslová zóna Klatovy HCP1100E E32 B12 32GF21.0 400V
Obec Hořátev Areál kompostárny HCP1100C C50 B12 2x 32GF22.2 400V
Polygon Tech s.r.o. Františkovy Lázně HCP1100C B50 B12 2 x 32GF22.2 400V
Průmyslová zona Klatovy, Elektro KT Group s.r.o. Klatovy HCP1100E E32 A12 32GF21.0 400V
RD Ing. Malý Prachatice - Lázně HCP1100E E32B12 32GF21.0 400V
RD p. Petránek , Žábeň u Frýdku Místku HCP1100E E32 B12 32GF21.0F 230V
RD p.Václav Hlaváč Na vrchu 24, Aš HCP1100E E32 B12 32GF22.2 400V
Rodinný dům - Jasoňkovi Krhová 609 (okr. Valašské Meziřící) HCP1100E E32B12 32GF21,0 400V
Rodinný dům - Zemanovi Stará Voda 73 HCP1100E B32 A12 32GF21,0F 230V
Rodinný dům p. Zdeněk Křída 27741 Kly HCP1100E E32 A11 BF-05F 230V
Vítězslav Štencel Slavkov u Opavy HCP1100E E32 A11 BF-05AUF 230
Počet čerpadel
Materiál čerpadla
Napětí
Označení Napětí Počet čerpadel Materiál čerpadla Řezák Nabídkový list ACAD PMP Rozvaděče
HCP 1100E E32A11 230 V
400 V
1 xLitina Ne
ČJ
HCP 1100E E32A12 230 V
400 V
1 xLitina Volitelně
ČJ
HCP 1100E E32A15 230 V
400 V
1 xNerez Ne
ČJ
HCP 1100C C50A11 230 V
400 V
1 xLitina Ne
ČJ
HCP 1100C C50A12 230 V
400 V
1 xLitina Volitelně
ČJ
HCP 1100C C50A15 230 V
400 V
1 xNerez Ne
ČJ
HCP 1100C C50A16 400 V1 xLitina Ne
ČJ
HCP 1100E E32B11 230 V
400 V
1 xLitina Ne
ČJ
QTD.../A-A-SMART-QUICK
QTD.../A-A-SMART-USO
HCP 1100E E32B12 400 V1 xLitina Volitelně
ČJ
QTD.../A-A-SMART-QUICK
QTD.../A-A-SMART-USO
QTD10/A-A-FOX-QUICK
QTD10/A-A-FOX-USO
HCP 1100E E32B14 400 V1 xLitina Volitelně
ČJ
QTD.../A-A-SMART-QUICK
QTD.../A-A-SMART-USO
HCP 1100E E32B15 230 V
400 V
1 xNerez Ne
ČJ
QTD.../A-A-SMART-QUICK
QTD.../A-A-SMART-USO
HCP 1100C C50B11 230 V
400 V
1 xLitina Ne
ČJ
QTD.../A-A-SMART-QUICK
QTD.../A-A-SMART-USO
HCP 1100C C50B12 400 V1 xLitina Volitelně
ČJ
QTD.../A-A-SMART-QUICK
QTD.../A-A-SMART-USO
QTD10/A-A-FOX-QUICK
QTD10/A-A-FOX-USO
HCP 1100C C50B14 400 V1 xLitina Volitelně
ČJ
QTD.../A-A-SMART-QUICK
QTD.../A-A-SMART-USO
HCP 1100C C50B15 230 V
400 V
1 xNerez Ne
ČJ
QTD.../A-A-SMART-QUICK
QTD.../A-A-SMART-USO
HCP 1100C C50B16 400 V1 xLitina Volitelně
ČJ
QTD.../A-A-SMART-QUICK
QTD.../A-A-SMART-USO
QTD10/A-A-FOX-QUICK
QTD10/A-A-FOX-USO
HCP 1100C C50B17 400 V1 xNerez Ne
ČJ
QTD.../A-A-SMART-QUICK
QTD.../A-A-SMART-USO
HCP 1100C C50B22 230 V
400 V
2 xLitina Volitelně
ČJ
QTD.../A-A-SMART-QUICK
QTD.../A-A-SMART-USO
QTD20/A-A-FOX-QUICK
QTD20/A-A-FOX-USO
HCP 1100C C50B23 230 V
400 V
2 xNerez Ne
ČJ
QTD.../A-A-SMART-QUICK
QTD.../A-A-SMART-USO
HCP 1100C C50B24 400 V2 xLitina Volitelně
ČJ
QTD.../A-A-SMART-QUICK
QTD.../A-A-SMART-USO
Graf vybraných čerpadel
