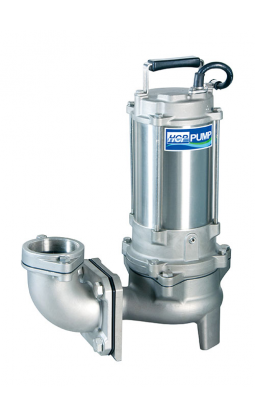

SF - Celonerezová ponorná kalová čerpadla

Popis a Konstrukce

Ponorná celonerezová kalová čerpadla. Hydraulická část čerpadla včetně ucpávkové komory a pláště čerpadla je vyrobena tlakovým litím z kvalitní nerez oceli AISI 316. Čerpadlo je utěsněno O-kroužky z materiálu VITON.
Čerpadla jsou vybavena dvojitými mechanickými ucpávkami, mazanými stálou olejovou náplní. Jako doplňková ochrana mechanické ucpávky proti nečistotám slouží přídavné gufero (na přání z materiálu VITON).
Elektromotor v suchém provedení je vybaven doplňkovou tepelnou ochranou.

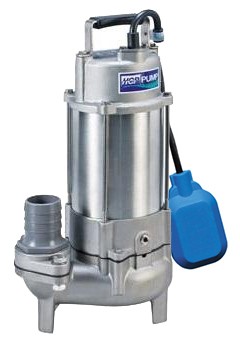

Čerpadla velikostí 05 a 21 je možno dodat včetně integrovaného plovákového spínače – označení písmenem "F".

Od 11kW včetně mají čerpadla elektromotory s rozběhem Y-Δ a MTP ochranu vynutí, 4 kabely, dva silové (Y-Δ) a dva signalizační (WD+MTP). Tyto ochrany odpojí stykač, vypnou čerpadlo a zabrání tím havárii čerpadla.

Použití

  • čerpání agresivních odpadních vod, kalů a chemikálií
  • odčerpávání nádrží a záchytných jímek v chemickém, farmaceutickém a potravinářském průmyslu
  • díky odolnosti hydraulické části je možné jejich široké použití všude tam, kde se jedná o čerpání agresivních odpadních vod
  • hustota čerpaných odpadních vod do 1150 kg/m3
  • teplota čerpaných odpadních vod do 40°C


Provozovatel
Umístění
Typy
Poznámka
Foto
Contipro C, a.s. Dolní Dobrouč Chemická ČOV 2x SF32 vč.SZ
ČEZ a.s. Elektrárna Poříčí Neutralizace odpadních vod, splaškové vody SF, AF, BF
ČEZ a.s. Elektrárny Tušimice Jímky odsíření 6 x SF21AU, 5x SF05AUF
ČEZ a.s. Elektrárny Tušimice Odsíření, ostatní provozy nerezové SF05, 21, 32, AL05, 4xAL32, 1x AF08U4
ČEZ a.s. ETU II Odpadní voda + 20% síran železitý 1x SF35
Dalkia Česká republika a.s. - Divize Přerov Rekonstrukce CHÚV na DPŘ 2× AF-55E, 1× SF-33, 2× AF-75E, 2× SF-35, 1× SS-21 Neutralizační jímky osazeny nerezovými kalovými čerpadly SF
DIAMO s.p. GEAM Dolní Rožínka agresivní odpadní vody 4x SF 33, 1xSF 05AUF
DIAMO s.p. Těžba a úprava uranu Stráž pod Ralskem Odpadni vody 1x AF37U4, 1x SF21AU
DIOSS Nýřany a.s. Galvanovna – odpadní vody 1x SF05AU
DUSLO a.s. Šala Čerpání agresivních odpadních vod 1× SS-05AF 230V, 1× SF-21F 230V
Kaufland Česká republika, v.o.s ČOV Kaufland Modlenice 2x SF21AU
KOH-I-NOOR HARDMUTH a.s. České Budějovice Odpady z galvanovny 2x SF05AU 400V, 1x SF05AU 230V
KOMA spol. s r.o. Ústí nad Labem Louh sodný 1x SF33
Lovochemie a.s. Lovosice Čerpání agresivních kapalin ze záchytných jímek 1x SF 33, 1x SF 21
Mlékárna Hlinsko a.s. Agresivní mlékárenské kaly 1 x SF-21AU 400V
Mondi Business Paper SCP Ružomberok (SK) Čerpací jímky 2× SF-33, 1× SF-21, 2× AS-33A, 1× 1x AF55U4, 50GF23,7
Moravský lihovar a.s. Kojetín Čerpání vychlazených výpalků 1× SF-35
OKD, Koksovny a.s. Ostrava dehtové a čpavkové vody, odpadní vody 20x SF všech velikostí, 4x BF01F, 1x AL01F
OKD, OKK a.s. Ostrava Dehtové a čpavkové vody 10x SF všech velikostí, 1x BF01F
Paroplynová elektrárna 210 MW - Muridke Pakistán Čerpadla pro CHÚV 4x SF35, 2x SF21AU
P-D Refractories CZ a.s. ČOV Těžba Březina u Moravské Třebové 1x SF 33, 2xBF 21P Kompletní rekonstrukce
Plastico s.r.o. Domaželice Čerpání agresivních odpadních vod z galvanovny 1x SF05AUF
Slovenské elektrárne Čerpání odpadních vod 4× AF-35, 1× AF-15AP, 7× AF-75E, 2× SF-35
Synthesia a.s. Průsakové podzemní vody, Záchytné jímky chemikálií 2x AS-255N, 4x SF 21AUF, 1x SF-32P
U.S.Steel Košice Čerpání agresivních odpadních vod 2× SF-21F 230V, 4× SF-35, 4× SF-33, 1× SF-21, 1x AF 37P
Vinacz spol. s r.o. Dolní Bojanovice Splaškové vody s obsahem kvasnic a vína 1x SF21AUF
Zentiva, k.s. Praha Chemická ČOV 2x SF 33, 2x SS 21A, 6x SF 35, 1 s SF21AU, 1x SF 21AUF,  1x SS 05AF
Dopravní výška H [m]
Množství Q [m3/hod]
Plovák
Označení Plovák Napětí Výkon Otáčky Nabídkový list ACAD ACAD + SZ Náhradní díly

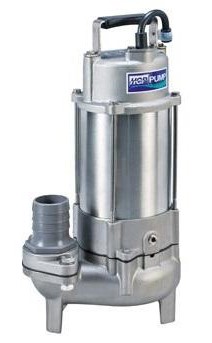

SF-05AU
SF-05AU 230 V
400 V
0.5 kW2780 min.
Č
Č + SZ
230 V
400 V
SF-05AUF
SF-05AUF Ano 230 V
400 V
0.5 kW2780 min.
Č
Č + SZ
230 V
400 V
SF-21AU
SF-21AU 230 V
400 V
0.75 kW2800 min.
Č
Č + SZ
230 V
400 V
SF-21AUF
SF-21AUF Ano 230 V
400 V
0.75 kW2800 min.
Č
Č + SZ
230 V
400 V

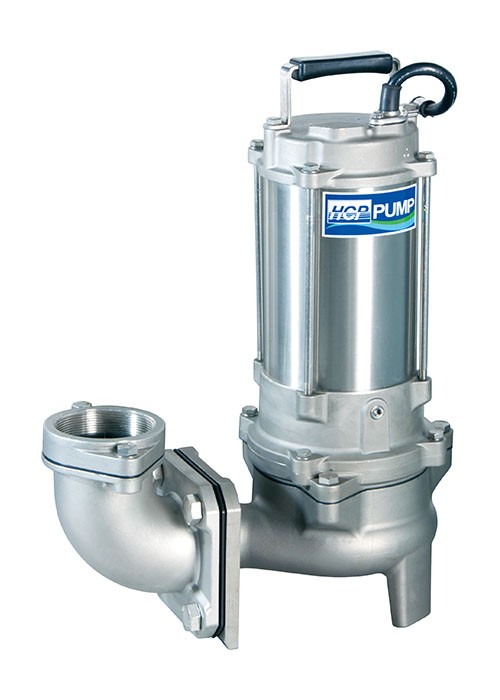

80SFU21.5
80SFU21.5 400 V1.5 kW2820 min.
Č
Č + SZ
400 V

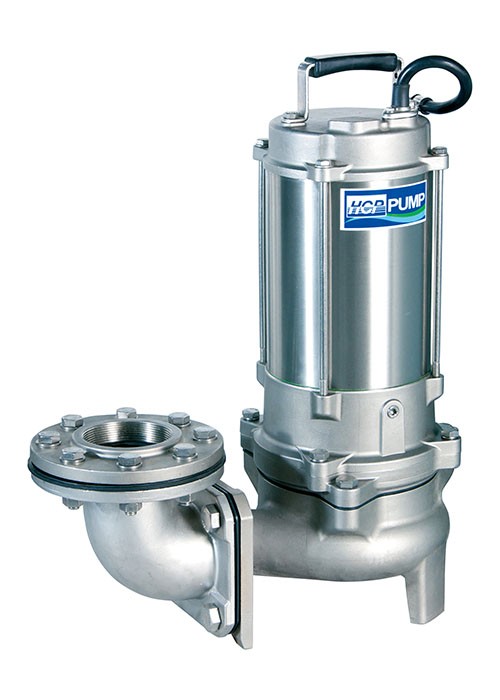

80SFU22.2
80SFU22.2 400 V2.2 kW2840 min.
Č
Č + SZ
400 V

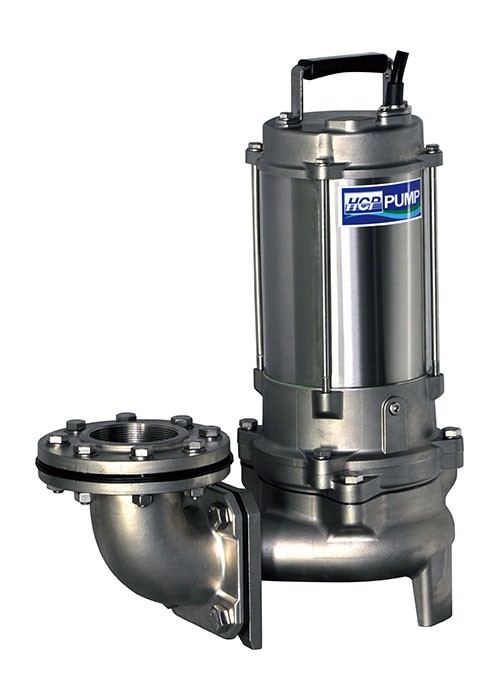

80SFU23.7
80SFU23.7 400 V3.7 kW2850 min.
Č
Č + SZ
400 V
80SFU25.5
80SFU25.5 400 V5.5 kW2890 min.
Č
Č + SZ
400 V

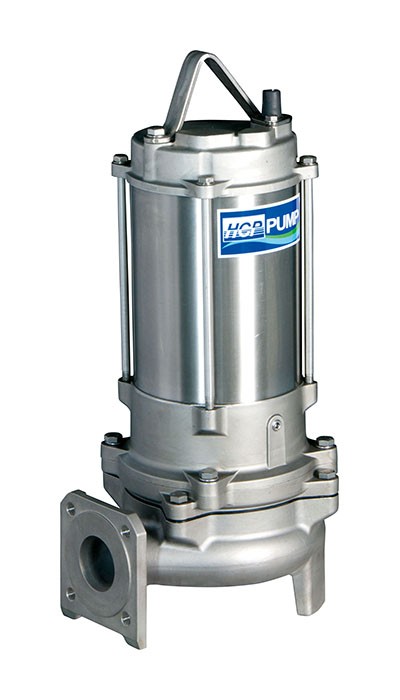

80SFU27.5
80SFU27.5 400 V7.5 kW2900 min.
Č
Č + SZ
400 V
80SFP21.5
80SFP21.5 400 V1.5 kW2820 min.
Č
Č + SZ
400 V

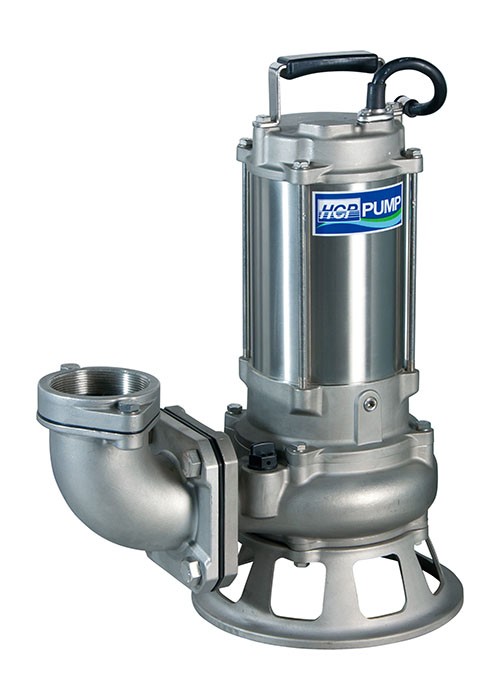

80SFP22.2
80SFP22.2 400 V2.2 kW2840 min.
Č
Č + SZ
400 V
80SFP23.7
80SFP23.7 400 V3.7 kW2850 min.
Č
Č + SZ
400 V
80SFP25.5
80SFP25.5 400 V5.5 kW2890 min.
Č
Č + SZ
400 V
80SFP27.5
80SFP27.5 400 V7.5 kW2900 min.
Č
Č + SZ
400 V
100SFP25.5
100SFP25.5 400 V5.5 kW2890 min.
Č
Č + SZ
400 V

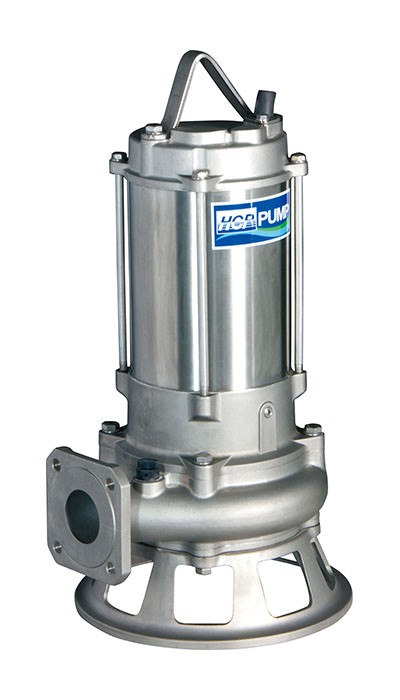

100SFP27.5
100SFP27.5 400 V7.5 kW2900 min.
Č
Č + SZ
400 V
Graf vybraných čerpadel

Č - čerpadlo, Č + SZ - čerpadlo se spouštěcím zařízením
